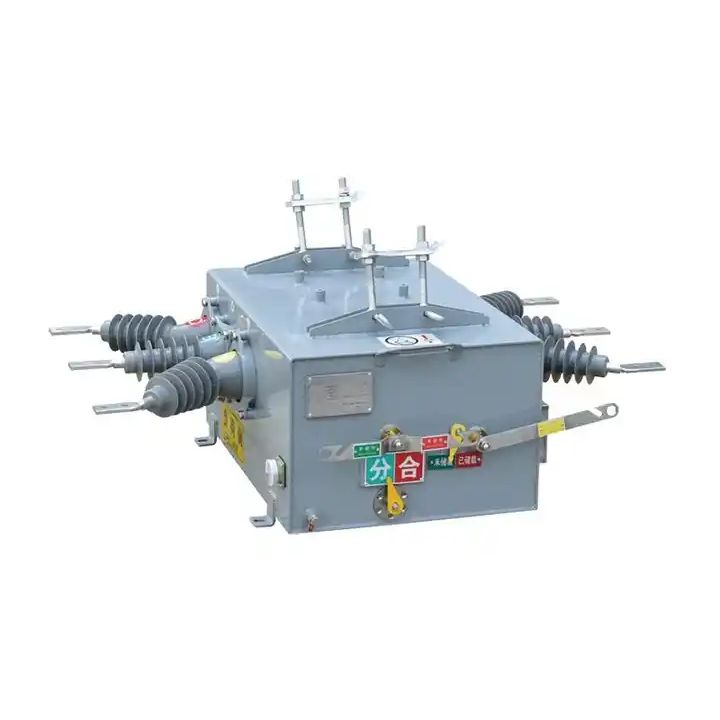

Pemutus Litar Vakum Elektrik Voltan Tinggi Lajur Luaran

LiuGao dengan bangganya menerajui sebagai pengeluar pemutus litar vakum luar yang berdedikasi, memperkenalkan Pemutus Litar Vakum Elektrik Voltan Tinggi Luar Ruangan—sebuah inovasi teladan. Peranti pintar pelbagai fungsi ini menyepadukan dengan lancar keupayaan pemutus vakum, suis beban vakum, penutup semula dan keratan—fourizer suis penting dalam satu. Konfigurasi utama terdiri daripada pemutus vakum, pengawal CH-40 dan pengubah voltan luaran. Terutamanya, dalam PT dua hala, rangkaian gelang talian automasi pengedaran tersedia, menawarkan fleksibiliti dan fungsi yang dipertingkatkan. Pilih LiuGao untuk penyelesaian terobosan yang mentakrifkan semula tanda aras pemutus litar vakum luar, menghimpunkan serba boleh dan kecerdasan dalam satu peranti.

Hantar Pertanyaan

Penerangan Produk

Liugao ialah pembekal pemutus litar vakum luar. Pemutus litar vakum luar kami digunakan secara meluas di bandar 10kV, 13kV, rangkaian gelang ruang grid kuasa luar bandar untuk mencabut suis, suis kenalan dan peranti suis automatik, yang boleh melaksanakan beban talian pemasangan gelang. . Ia boleh digunakan sebagai suis sempadan (biasanya dikenali sebagai pengawas) dalam talian cawangan bekalan kuasa, digunakan sebagai recloser dan pembahagian dalam rangkaian pengedaran overhed suapan. Pemutus litar vakum luar dilengkapi dengan corak pengurusan jauh, fungsi perlindungan dan kawalan serta keupayaan komunikasi. Ia menyediakan pengesanan dan pertimbangan yang boleh dipercayai, penderiaan arus jujukan sifar peringkat mA, dan arus litar pintas antara fasa, merealisasikan penyingkiran automatik ralat pembumian satu fasa dan ralat litar pintas fasa ke fasa. Suis utama adalah arka vakum, dan penebat menggunakan gas campuran SF6, N2. Kes itu memperkenalkan Jepun, Jerman, pengedap gas Perancis, kalis letupan, teknologi sistem penebat, memastikan prestasi pengedap yang cemerlang secara keseluruhan. Di dalam, ia diisi dengan gas bercampur SF6, N2, yang tidak bocor dan tidak terjejas oleh persekitaran luaran. Mekanisme pengendalian musim bunga, dengan reka bentuk pengecilan dan pengoptimuman prestasi, meningkatkan kebolehpercayaan tindakan jauh melebihi mekanisme musim bunga tradisional.

Persekitaran Operasi Pemutus Litar Vakum Elektrik Voltan Tinggi Lajur Luaran

1. Suhu udara ambien: -5~+40 dan suhu purata tidak boleh melebihi +35 dalam 24j.

2. Pasang dan gunakan di dalam rumah. Ketinggian di atas paras laut untuk tapak operasi tidak boleh melebihi 2000M.

3. Kelembapan relatif tidak boleh melebihi 50% pada suhu maksimum +40. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah. Cth. 90% pada +20. Tetapi memandangkan perubahan suhu, ada kemungkinan bahawa embun sederhana akan menghasilkan secara santai.

4. Kecerunan pemasangan tidak melebihi 5.

5. Pasang di tempat tanpa getaran dan kejutan yang kuat dan tapak yang tidak mencukupi untuk menghakis komponen elektrik.

6. Sebarang keperluan khusus, berunding dengan kilang.

Ciri-ciri Pemutus Litar Vakum Elektrik Voltan Tinggi Lajur Luaran

Set ujian jenis yang komprehensif memastikan kebolehpercayaan dan pematuhan pemutus.

Dibina dengan resin epoksi hidrofobik, memastikan keselamatan dan keramahan alam sekitar.

Dilengkapi dengan pencelah vakum yang boleh dipercayai tinggi untuk prestasi yang cekap.

Mempunyai mekanisme pengendalian spring manual atau elektrik, memastikan hayat elektrik dan mekanikal yang panjang.

Menggabungkan pengubah arus/voltan elektronik dengan ketepatan yang tinggi untuk pengukuran yang tepat.

Menggunakan penghantaran isyarat digital dengan keupayaan anti-jamming untuk komunikasi yang boleh dipercayai.

Fungsi serba boleh, mampu berfungsi sebagai penyekat dan penyegmen.

Menawarkan perlindungan semasa tiga peringkat dan menyokong pelbagai mod automasi penyuap.

Mempunyai pengedap yang kuat, memastikan operasi yang boleh dipercayai dalam keadaan persekitaran yang pelbagai seperti kelembapan, sejuk yang tinggi, haba kering yang tinggi dan pencemaran yang tinggi.

Mematuhi piawaian E2, M2, C2 untuk pemutus litar vakum luar, memastikan prestasi berkualiti tinggi.

Spesifikasi Pemutus Litar Vakum Elektrik Voltan Tinggi Lajur Luaran

Parameter Elektrik
Model	ZW20-12F、ZW20-12、ZW20-12G
Parameter	Unit	Nilai
Voltan terkadar	kV	12
Kekerapan dinilai	Hz	50
Nilai semasa	A	630, 1000, 1250
Arus pemutus litar pintas yang dinilai	kA	20, 25
Puncak ternilai menahan arus (puncak)	kA	50, 63
Dinilai tahan masa singkat semasa (4s)	kA	20, 25
Arus membuat litar pintas yang dinilai (nilai puncak)	kA	50, 63
Kehidupan mekanikal	kali	10000
Masa berbuka semasa dinilai	kali	10000
Masa putus arus pemutus litar pintas yang dinilai	kali	30
Parameter Mekanikal Utama
Parameter	Unit	Nilai
Kekerapan kuasa menahan voltan (1min): fasa ke fasa, tanah/patah	kV	42/48
Impuls kilat menahan voltan (nilai puncak) fasa ke fasa, tanah/patah	kV	75/85
Litar sekunder 1min frekuensi kuasa menahan voltan	kV	2
Berat bersih	kg	≤140（dengan pemutus ≤170）
Jarak Hubungan	mm	9±0.5
Kemenangan Overtravel	mm	3±0.5
Kelajuan pembukaan	Cik	1.2+0.2
kelajuan menutup	Cik	0.6±0.2
Hubungi masa lantunan penutupan	Cik	≤2
Jarak pusat fasa	mm	135±1.5
Jarak penebat udara hidup luaran	mm	240±2
Nisbah rayapan luaran	cm/kV	3.8
Nisbah rayapan luaran	cm/kV	≤2
Pembukaan tiga fasa tidak berkala	Cik	≤2
Rintangan litar konduktif setiap fasa	Q	≤150（dengan pemutus ≤200）
Waktu tutup	Cik	≤45
Waktu buka	Cik	≤45
Jarak patah pengasingan	mm	≥190
Kedudukan pisau sentuh hanya dekat dicondongkan	mm	≤2
Tork operasi pembukaan dan penutupan manual	N.m	≤150
Nilai kuasa motor simpanan tenaga	w	> 40
Voltan berkadar motor simpanan tenaga	V	AC220
Voltan operasi penutupan yang dinilai	V	AC220
Voltan operasi penutupan maksimum/minimum	V	AC264/143
Voltan operasi pembukaan yang dinilai	V	AC220
Voltan operasi pembukaan maksimum/minimum	V	AC264/143
Voltan motor maksimum/minimum	V	AC242/187
Tekanan terkadar gas SF6 (tekanan tolok)	MPa	“0”
