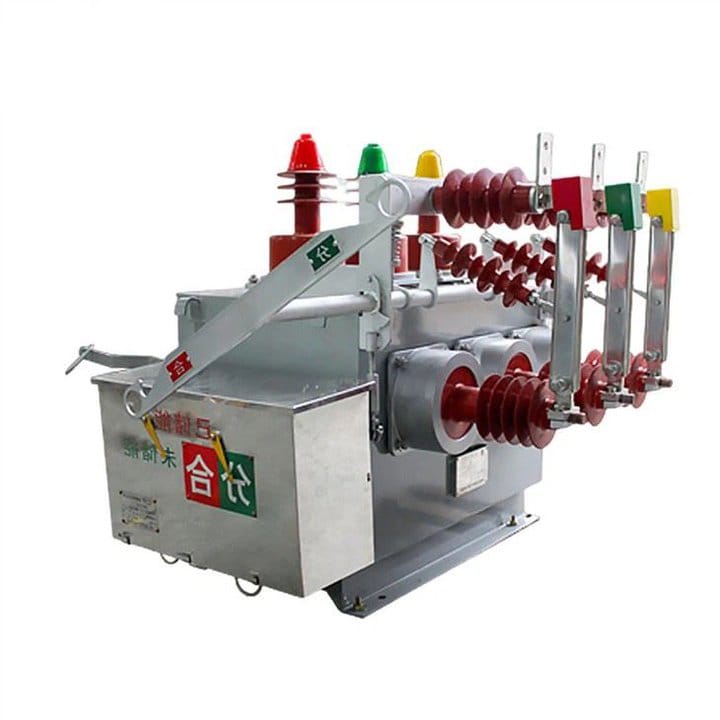

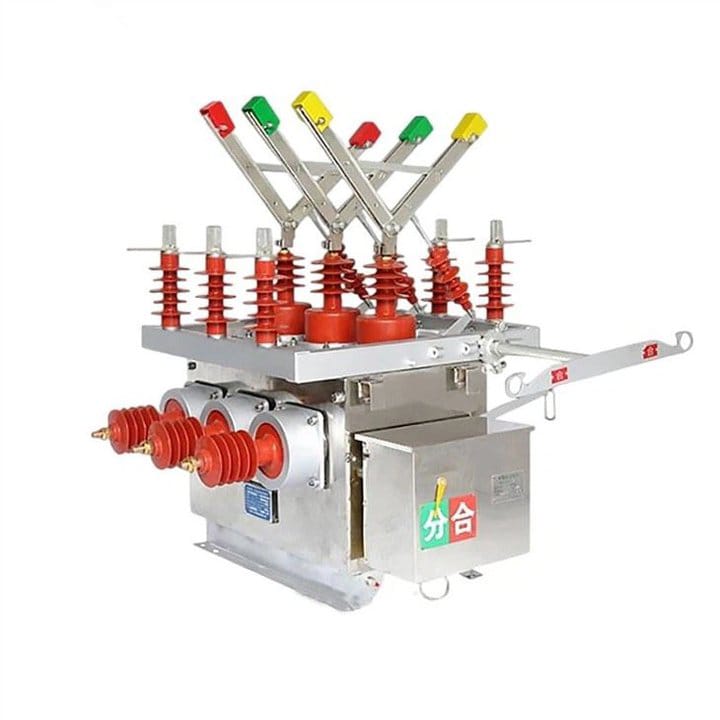

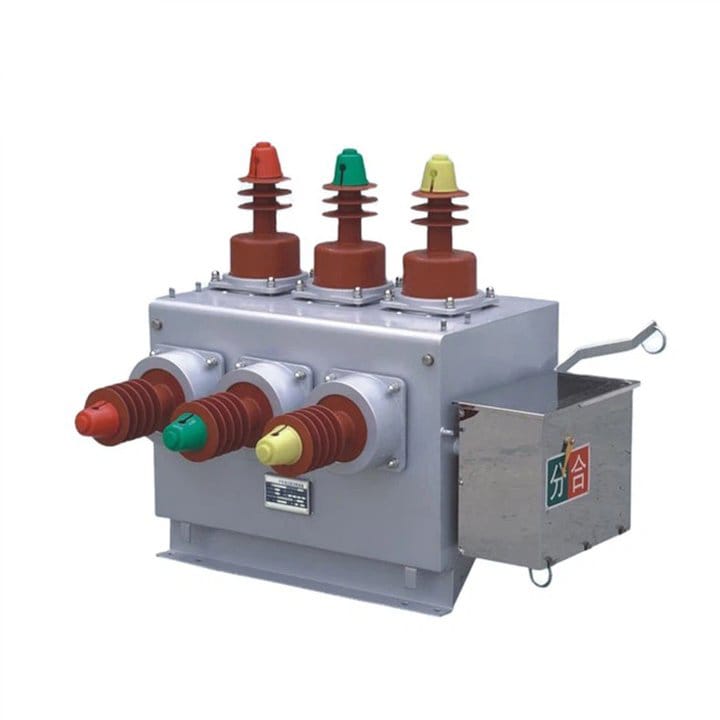

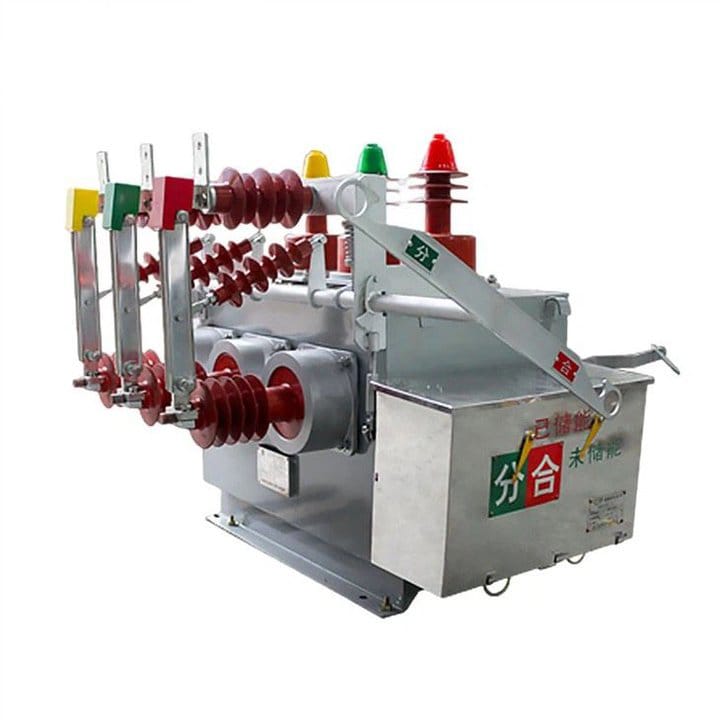

11kV VK Jenis Pemutus Litar Voltan Tinggi Voltan Tinggi

Lugao dengan bangga memimpin sebagai pengeluar pemutus litar vakum luar yang berdedikasi.11kv VK Jenis Pemutus Litar Voltan Tinggi Voltan Tinggi, asas peralatan pengedaran kuasa luaran, direka untuk voltan yang diberi nilai 12kV dan tiga fasa AC yang beroperasi pada 50Hz. Digunakan terutamanya dalam pelbagai tetapan seperti grid kuasa luar bandar, grid kuasa bandar, kereta api, lombong, pelabuhan, dan sistem pengedaran kuasa lain, pemutus litar ini memainkan peranan penting dalam garis overhead luar. Direkayasa dengan ketepatan untuk memecahkan dan menutup arus beban, bertindak balas terhadap arus beban, dan menguruskan arus litar pintas dalam sistem kuasa, pemutus litar ZW10-12F berfungsi sebagai komponen penting untuk menukar dan melindungi grid kuasa. Reka bentuk yang mantap dan keserasian luaran menjadikannya sesuai untuk pelbagai aplikasi, memastikan prestasi yang boleh dipercayai dalam keadaan persekitaran yang berbeza. Pilih Lugao untuk inovasi canggih yang mentakrifkan semula penanda aras pemutus litar vakum luar.

Hantar Pertanyaan

Penerangan Produk

Lugao adalah pembekal pemutus litar vakum voltan tinggi 11kV VK. Ia mendapati aplikasi di grid kuasa luar bandar, grid kuasa bandar, kereta api, lombong, pelabuhan, dan sistem pengedaran kuasa lain. Khususnya direkayasa untuk talian overhead luar, ia mengendalikan tugas-tugas dengan berkesan seperti melanggar dan menutup arus beban, arus beban, dan arus litar pintas dalam sistem kuasa sambil memastikan perlindungan dan menukar grid kuasa.

ZW10-12 Outdoor HV Vacuum Circuit Breaker kami (ZW10-12 、 ZW10-12F 、 ZW10-12G) menggunakan langkah-langkah anti-kondensasi khas secara dalaman, memastikan penebat optimum dalam kotak. Kaedah penghantaran menggabungkan teknologi yang dipatenkan, menawarkan pemasangan mudah dan operasi yang boleh dipercayai untuk mencegah masalah prestasi pemutus litar yang disebabkan oleh kegagalan mekanikal. Pemutus ini beroperasi tanpa memerlukan minyak atau gas, menghasilkan reka bentuk yang padat dan ringan. Dengan perlindungan CT, ia menampung arus shunt yang besar, meminimumkan pencemaran dan menghapuskan keperluan penyelenggaraan. Mod kawalan boleh menjadi elektrik atau manual, menyediakan fleksibiliti dalam operasi dan penyelenggaraan.

Ringkasnya, pemutus litar vakum HV ZW10-12 luar menonjol untuk reka bentuk yang mantap, prestasi yang cekap, dan kebolehsuaian untuk pelbagai senario pengedaran kuasa luaran.

11kV VK Jenis Pemutus Litar Voltan Tinggi Voltan Tinggi

Kaedah pemasangan: dipasang di sebelah, dipasang di tengah-tengah

Suhu udara ambien: had atas +40c, had bawah -30c; ;

Ketinggian: ≤2000m (jika ketinggian perlu ditingkatkan, tahap penebat yang dinilai perlu ditingkatkan dengan sewajarnya);

Tekanan angin: Tidak lebih daripada 700Pa (bersamaan dengan kelajuan angin 34m/s);

Amplitud: intensiti gempa 8 darjah;

Tahap pencemaran: Kelas I;

Perbezaan suhu harian maksimum: Tidak lebih daripada 25C.

Spesifikasi Pemutus Litar Voltan Tinggi 11kv VK Tinggi

Model		ZW10-12 、 ZW10-12F 、 ZW10-12G

Nombor	Parameter		Unit	Nilai
1	Voltan dinilai		kv	12
2	Arus dinilai		A	630
3	Kekerapan yang dinilai		Hz	50
4	Kekerapan kuasa menahan voltan		kv	42/48
5	Voltan impuls kilat (nilai puncak)		kv	75/85
6	Semasa pemecahan litar pintas dinilai		The	16	20	25
7	Litar pintas yang dinilai semasa (nilai puncak)		The	40	50	50
8	Dinilai masa pendek bertahan arus		The	16	20	25
9	Puncak yang dinilai bertahan semasa		The	40	50	50
10	Tempoh litar pintas yang dinilai		S	4
Il	Urutan operasi nominal			Mata-0.3s yang digabungkan mata- 180-an mata yang digabungkan
12	Masa pemecahan semasa litar pintas dinilai		Kadar kedua	30
13	Kehidupan mekanikal		Kadar kedua	10000
14	Kenalan bergerak membolehkan ketebalan haus terkumpul		mm	3
15	Voltan operasi yang diberi nilai dengan mekanisme operasi spring jenis CT	penutup gegelung	V	DC atau AC 220V
		Gegelung pembukaan
16	Rated Working arus overcurrent Trip Coil		A	5
17	berat		Kg	150
