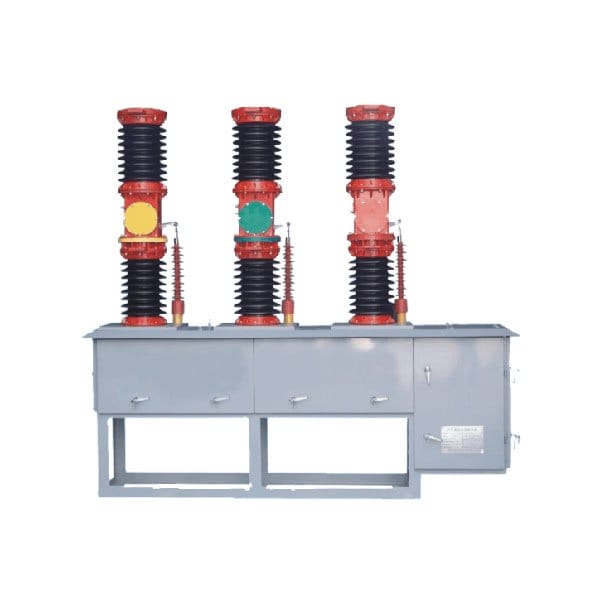

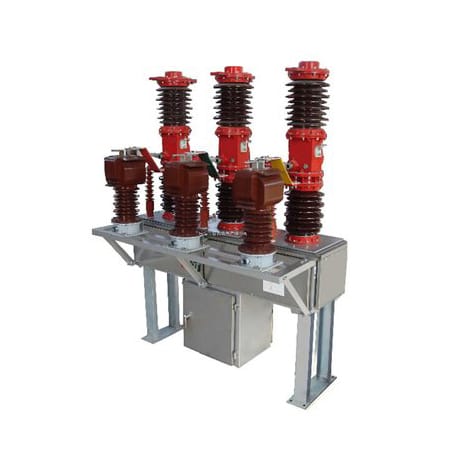

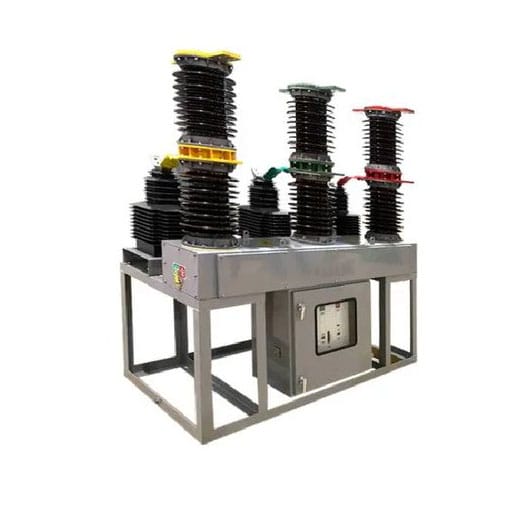

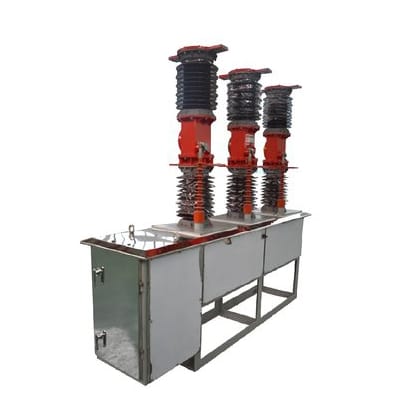

Pemutus litar vakum luaran 66kv dengan pemutus

Lugao dengan bangga berdiri sebagai pengeluar pemutus litar vakum dalaman yang terkenal, menyampaikan pemutus litar vakum luar 66kV dengan pemutus-alat elektrik teladan yang direka untuk tiga fasa sistem AC 50/60Hz dengan voltan yang diberi nilai 40.5kV. Dilengkapi dengan pengendali musim bunga atau penggerak elektromagnet, peralatan luaran ini memberikan kawalan yang tepat untuk pembukaan dan penutupan elektrik. Di samping itu, ia menawarkan fleksibiliti operasi manual, yang membolehkan kedua -dua penyimpanan dan operasi manual tanpa adanya kawalan elektrik. Direkayasa dengan mematuhi piawaian antarabangsa, termasuk IEC622271-100 "pemutus litar voltan tinggi AC" dan IEC-56 "pemutus litar AC voltan tinggi" yang ditubuhkan oleh Suruhanjaya Elektroteknik Antarabangsa, pemutus litar ini melampaui keperluan ketat untuk keselamatan dan prestasi dalam aplikasi gangguan litar voltan tinggi. Amanah Lugao untuk penyelesaian canggih yang mentakrifkan semula penanda aras pemutus litar vakum luar, memastikan keselamatan, ketepatan, dan kebolehpercayaan yang tidak dapat ditandingi.

Hantar Pertanyaan

Penerangan Produk

Lugao adalah pemutus litar vakum luaran 66kV dengan pembekal diskonnektor.ZW7-40.5 Jenis pemutus litar vakum digunakan terutamanya untuk kawalan dan perlindungan sistem penghantaran 36kV juga berlaku untuk rangkaian pengedaran kuasa bandar dan luar bandar dan perindustrian dan perlombongan perindustrian dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian yang normal dalam operasi dan perindustrian normal Struktur keseluruhan jenis produk pilar penebat; Jenis interrupter vakum yang dibina pada pasu, pasu porselin untuk pasu tiang seterusnya. Untuk tempat operasi yang kerap. Dan mempunyai pengedap yang baik, anti-penuaan, tekanan tinggi, tiada pembakaran, tiada letupan, kehidupan yang panjang, pemasangan mudah dan ciri penyelenggaraan.

Pemutus litar vakum luar 66kv dengan persekitaran operasi pemutus

1 suhu ambien: -40 ℃ ~+40 ℃;

2 ketinggian: ≤1000m;

3 kelajuan angin maksimum ialah 10km/j, kelajuan angin minimum untuk tahap undian (132/230kV) ialah 3.2km/j;

4 intensiti gempa: ≤8 tahap;

5 Minimum Nominal Creepage Jarak: 31mm/kV;

6 Ijazah Pencemaran Udara: Kelas IV.

Pemutus litar vakum luaran 66kv dengan ciri -ciri pemutus

ZW7-40.5 Pemutus litar vakum voltan luar voltan luar terutamanya terdiri daripada tiang bersepadu, pengubah semasa, mekanisme operasi dan kotak. Jenis pemutus litar ini adalah reka bentuk miniatur, dan shell diperbuat daripada kotak keluli berkualiti tinggi. Transformer semasa boleh dipilih mengikut keperluan pengguna. ZW7-40.5 Pemutus litar vakum voltan tinggi dan gabungan kawalan pintar yang sepadan. Operasi pembukaan dan penutupan suis dapat direalisasikan secara tempatan, dan ia juga dapat dikendalikan dari antara muka komunikasi. Maklumat lain pemutus litar juga boleh dihantar ke pusat kawalan, dan saluran komunikasi boleh memilih kabel, serat optik, GPRS/CDMA, GSM, dll.

Pemutus litar vakum luaran 66kv dengan spesifikasi pemutus

Tidak	Item			Unit	Parameter
1	Voltan dinilai			kv	40.5
2	Dinilai	Kekerapan kuasa 1min	kering		95
	Penebat	menahan voltan	basah		80
	tahap	Impuls kilat menahan voltan (puncak)			185
3	Arus dinilai			A	1250 、1600、2000
4	Semasa pemecahan litar pintas dinilai			The	20、25、31.5
5	Urutan operasi yang dinilai				O-0.3S -CO- 180S-CO
6	Nilai litar pintas yang diberi nilai semasa			Kali	12
7	Rated Short-Circu Ia Ditutup Semasa (Puncak)			The	50、63、80
8	Puncak dinilai menahan curren t
9	Dinilai masa pendek bertahan arus			The	20、25、31.5
10	Tempoh litar pintas yang dinilai			S	4
11	Kelajuan pembukaan purata			m/s	1.5 ± 0.2
12	Kelajuan penutupan purata				0.7 ± 0.2
13	Hubungi Tempoh Bouncing			s	≤2
14	Tiga Fasa Penutup dan Pembukaan Synchronism				≤2
15	Masa pembukaan				≤150
16	Masa penutupan				≤60
17	Kehidupan mekanisme			Kali	10000
18	Voltan operasi yang dinilai dan voltan dinilai aux ilia ry			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Rintangan DC gelung fasa (tanpa pengubah semasa)			uΩ	100
20	Dibenarkan mengumpul haus kenalan dinamik dan statik			mm	3
