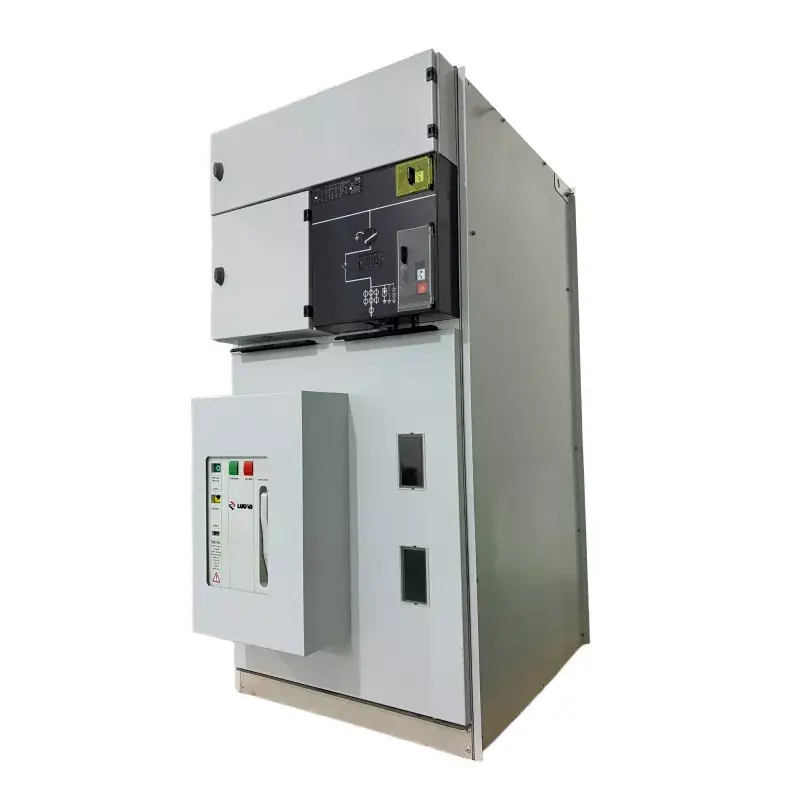

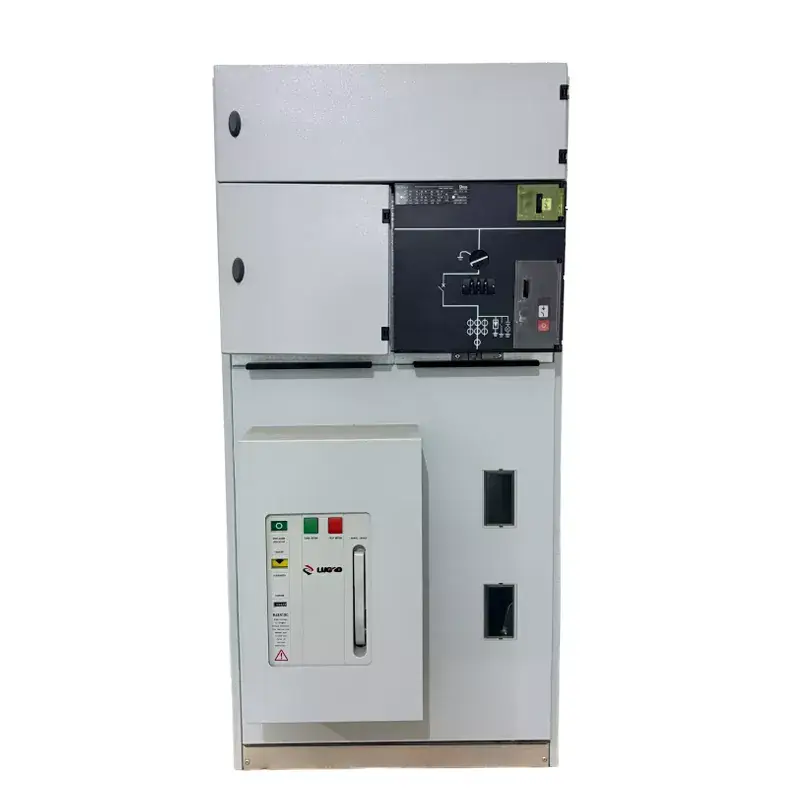

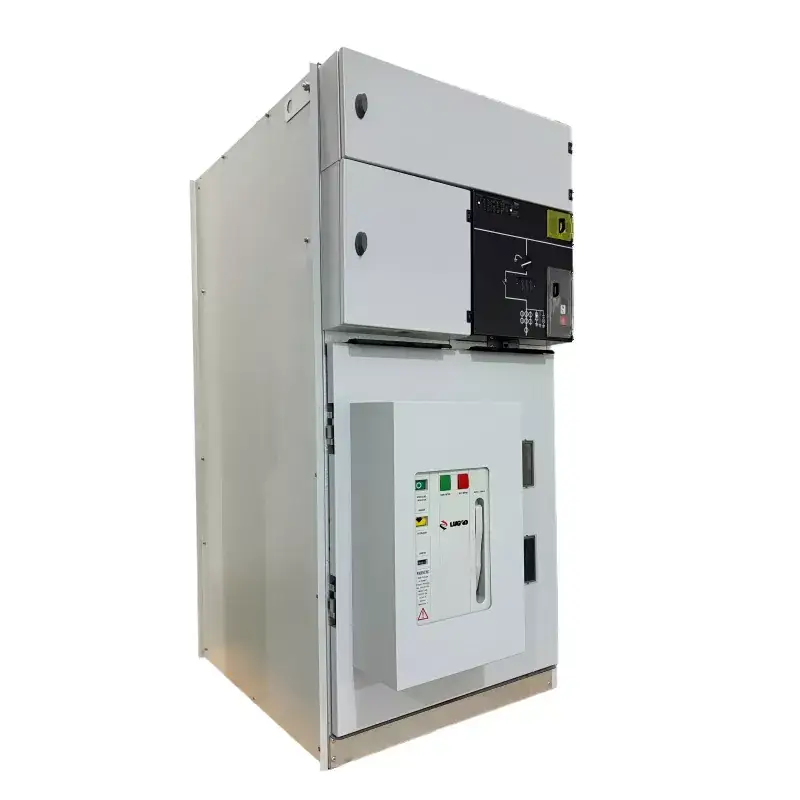

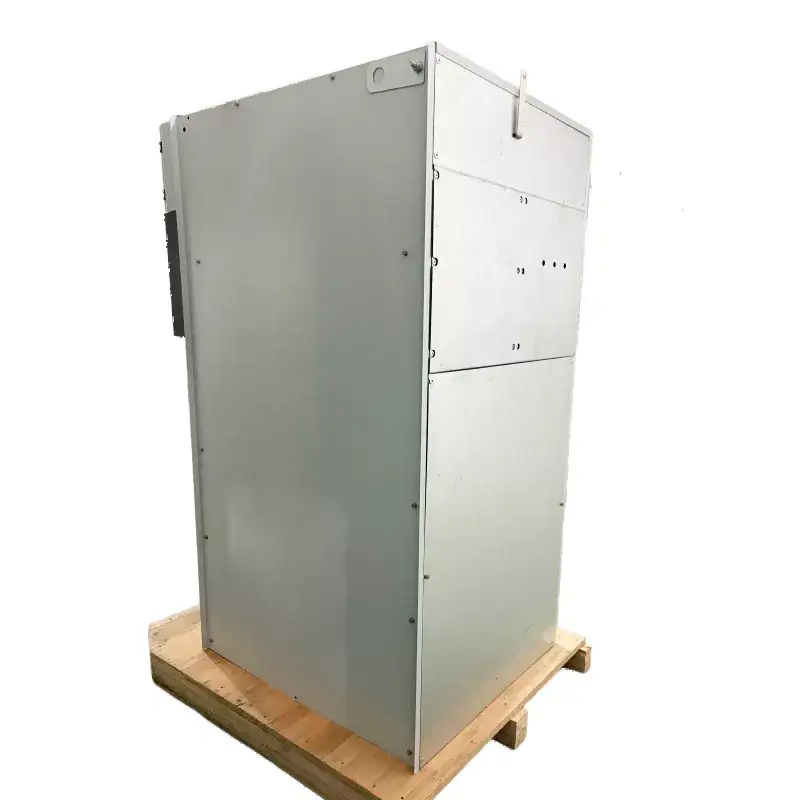

Panel Suis Unit Utama Cincin Bertebat Gas Dalaman SM6 dengan VCB

Panel Suis Unit Utama Gelang Tertebat Gas Dalaman LGSM6 dengan VCB ialah unit utama gelang yang menggunakan udara sebagai medium penebat dan dilengkapi dengan pemutus litar vakum (VCB) berprestasi tinggi. Voltan terkadar meliputi 10kV, 12kV dan 24kV. Kerana ia menggunakan udara sebagai medium penebat, tidak ada keperluan untuk pemantauan gas atau rawatan pemulihan. Ia digunakan secara meluas dalam pelbagai senario seperti perusahaan perindustrian dan perlombongan, pengagihan kuasa kediaman, dan bilik pengagihan tenaga angin dan solar. Jualan tahunan melebihi 3,000 unit, dan penyelesaian arus perdana disimpan dalam stok untuk memastikan penghantaran cepat.

Hantar Pertanyaan

Penerangan Produk

Panel Suis Unit Utama Gelang Tertebat Gas Dalaman LGSM6 dengan VCB ialah unit utama gelang tertutup sepenuhnya yang menggunakan gas SF6 sebagai medium penebat utama. Ciri terasnya ialah penyepaduan pemutus litar vakum (VCB) dalam ruang gas tertutup. Ini mengekalkan kelebihan suis bertebat gas, seperti saiz kecil dan operasi bebas penyelenggaraan, di samping mempunyai kapasiti pecah yang tinggi dan kesesuaian untuk operasi kerap pemutus litar vakum. Oleh itu, ia amat sesuai untuk aplikasi dalam perusahaan perindustrian dan perlombongan, pengagihan kuasa kediaman, penjanaan tenaga angin dan solar, dan pelbagai pencawang.Sebagai pengeluar RMU GIS profesional, penyelesaian suis Lugao mematuhi sepenuhnya piawaian antarabangsa seperti IEC, ISO dan CE, memastikan pengiktirafan global dan operasi yang boleh dipercayai dalam pelbagai senario pengagihan kuasa.

Parameter teknikal utama

Tidak.	item		Unit	Parameter
1	Voltan Ternilai		kV	12	24	36	40.5
2	Nilai Semasa		A	630/1250
3	Kekerapan Dinilai		Hz	50/60
4	Kekerapan Kuasa 1 Minit Menahan Voltan	Jumlah Nilai	kV	42	55	80	95
		Titik Pecah		48	65	95	110
5	Impuls Kilat Menahan Voltan	Jumlah Nilai	kV	75	125/150	170	95
		Titik Pecah		85	150/160	185	215
6	Dinilai Masa Singkat Menahan Arus	Litar Utama	kA	25/2s
		Litar Pembumian		25/2s
7	Puncak Dinilai Menahan Arus		kA	63			50
8	Nilai Pemindahan Semasa		A	1300~1700
9	Arus Pecah Penutupan Beban Ternilai		A	630
10	Pengecasan Kabel Berkadar Arus Pecah		A	50/10
11	Arus Pecah Transformer Dipunggah		A	20
12	Pengecasan Kabel Arus Pecah Kerosakan Tanah		A	100			80
13	Dinilai Arus Pemutus Litar pintas		kA	20
14	Dinilai Arus Penutupan Litar pintas		kA	63			50
15	Kelas Perlindungan			IP3X
16	Hidupan Suis Beban		Masa	5000
17	Kehidupan Suis Pembumian		Masa	5000

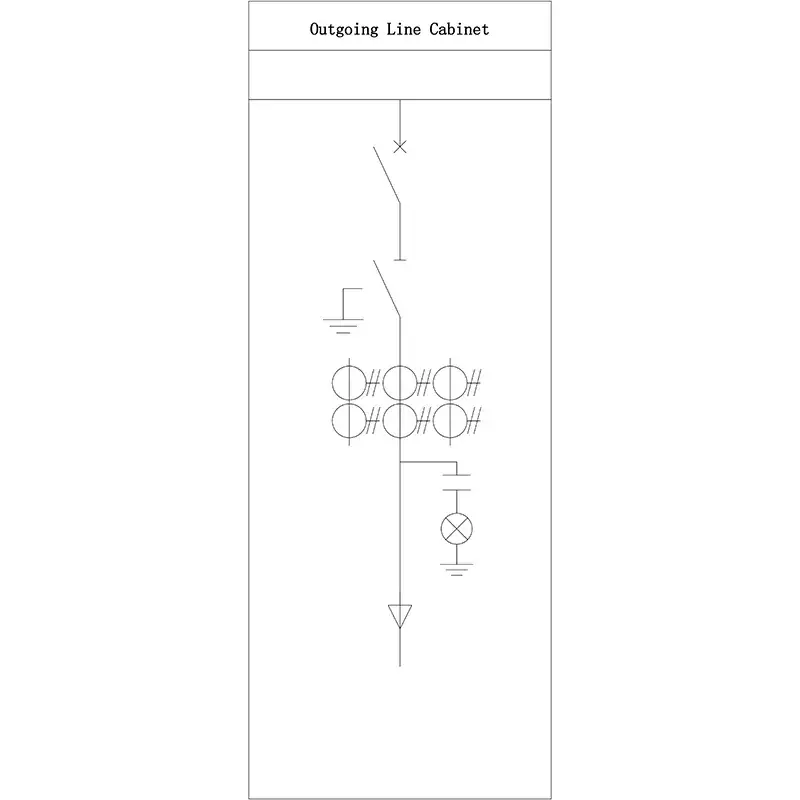

Gambarajah Skim Biasa：

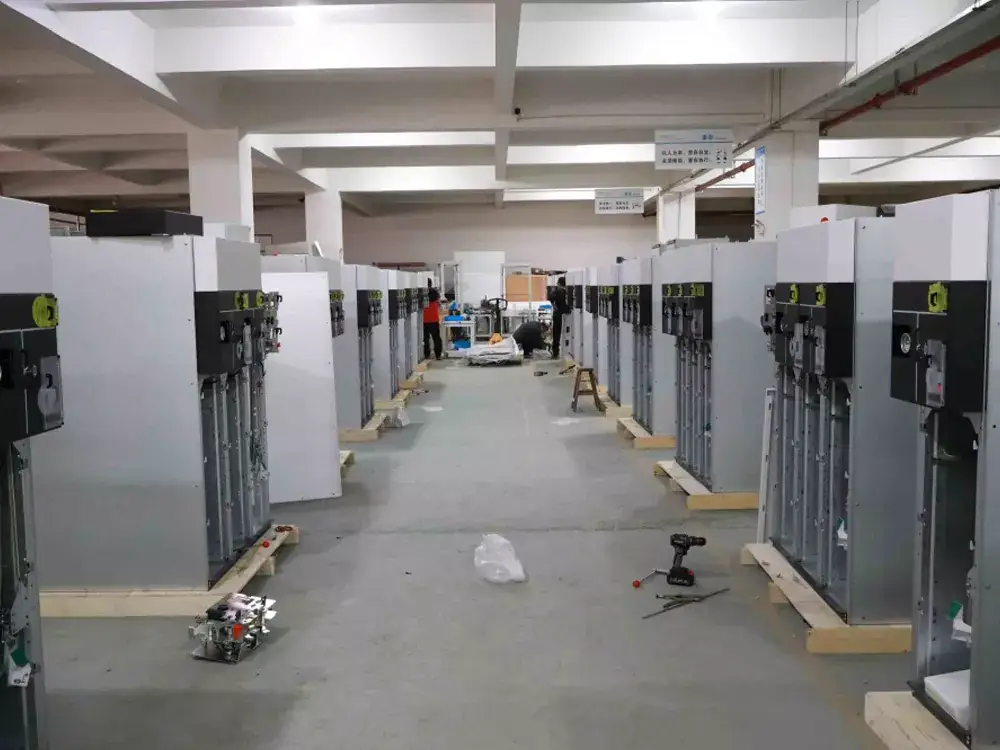

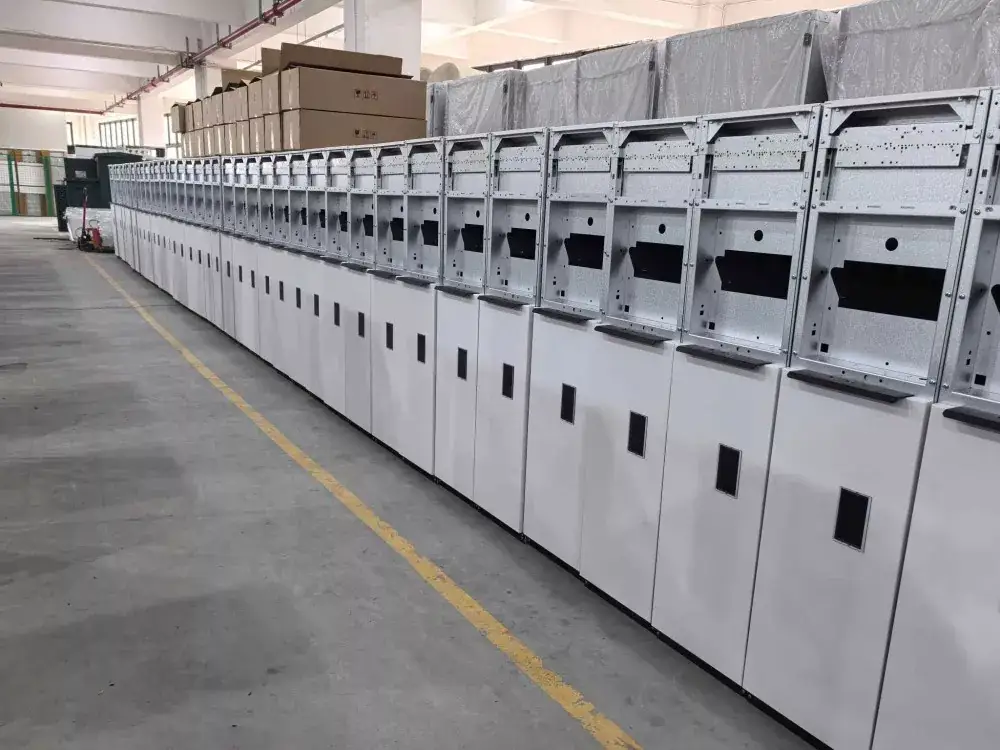

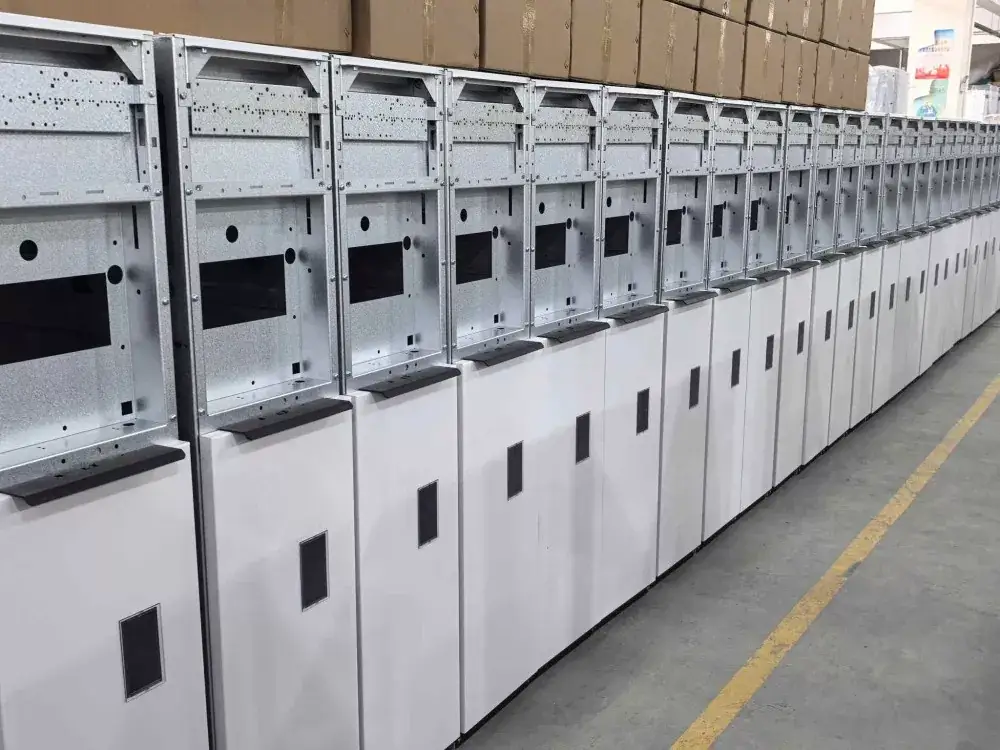

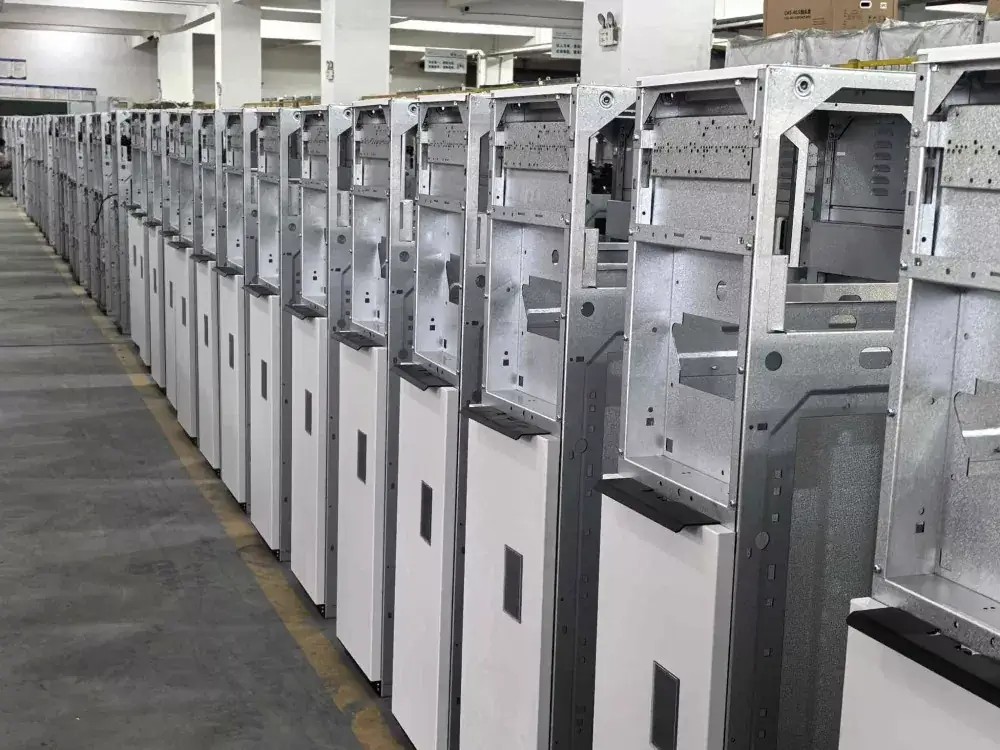

Menembak kilang：

Ciri teknologi teras:

1. Panel Suis Unit Utama Gelang Bertebat Gas Dalaman LGSM6 dengan VCB digunakan, yang menghilangkan arka dalam litar utama dan mempunyai hayat elektrik yang panjang. Keseluruhan pemutus litar vakum dimeterai dalam ruang gas keluli tahan karat yang diisi dengan gas SF6, mengasingkannya sepenuhnya daripada persekitaran luaran dan meningkatkan kebolehpercayaan penebat.

2. Semua komponen hidup voltan tinggi, seperti bar bas, suis putus sambungan, pemutus litar vakum dan pengubah arus, dimeterai di dalam ruang gas, tidak memerlukan penyelenggaraan untuk keseluruhan jangka hayatnya dan tiada pembersihan komponen penebat.

3. Saiznya yang padat boleh menjimatkan ruang lantai bilik pengagihan kuasa dengan ketara, menjadikannya sangat sesuai untuk pencawang pasang siap atau projek dengan ruang terhad.

4. Ia mempunyai interlock mekanikal lima kalis untuk mengelakkan salah operasi. Kotak udara dilengkapi dengan saluran pelepasan tekanan berarah untuk memastikan keselamatan operasi.

5. Ia menyimpan antara muka untuk operasi elektrik dan automasi untuk memenuhi keperluan rangkaian pengedaran pintar.

Senario aplikasi:

Sektor Perindustrian: Pengagihan kuasa kilang, perlombongan

Sektor Pembinaan: Kompleks komersial, bangunan bertingkat tinggi, komuniti kediaman

Tenaga Baharu: Penjanaan kuasa angin, stesen janakuasa fotovoltaik

Infrastruktur: Lapangan terbang, kereta bawah tanah

Bekalan dan Perkhidmatan

Inventori dan Penghantaran: Kami mengekalkan inventori yang besar; pesanan biasa dihantar dalam masa lebih kurang 10 hari.

Perkhidmatan Selepas Jualan: Kami menyediakan maklum balas 24 jam dan sokongan bimbingan dan pentauliahan pemasangan di tapak.

Perkhidmatan tersuai: Kami boleh menyediakan penyelesaian untuk Panel Suis Unit Utama Cincin Bertebat Gas Dalaman LGSM6 bukan standard dengan VCB mengikut keperluan pelanggan, seperti aras voltan khas, skim perlindungan sekunder dan sambungan kabinet selari.
