Alat Suis Bertebat Udara 13.8KV MV HV

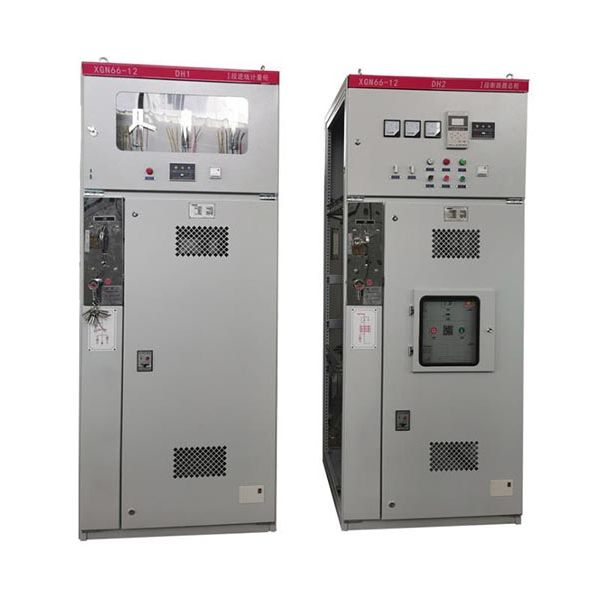

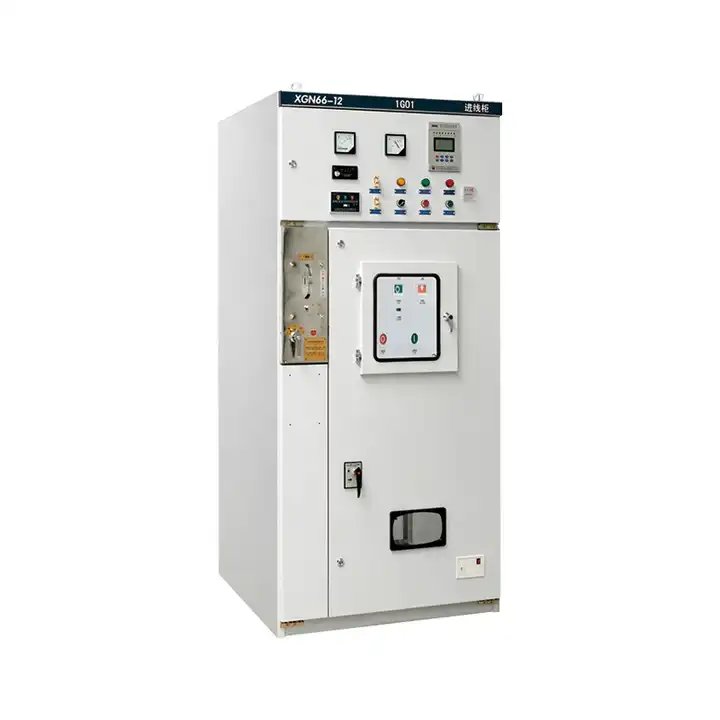

LiuGao ialah pengeluar Alat Suis Bertebat Udara 13.8KV MV HV berdedikasi, mempersembahkan suis AC Voltan Sederhana XGN66-12. Direka khusus untuk sistem AC 50/60Hz tiga fasa 3.6kV-35kV, alat suis tertutup logam jenis tetap ini memudahkan penerimaan dan pengagihan tenaga kuasa yang cekap. Percayai LiuGao untuk penyelesaian yang boleh dipercayai dan canggih dalam suis voltan tinggi, memastikan prestasi optimum dalam pelbagai aplikasi voltan.

Hantar Pertanyaan

Penerangan Produk

Liugao dengan bangganya berdiri sebagai pembekal suis voltan tinggi terulung, memperkenalkan suis tertutup jenis tetap XGN66-12 sebagai lambang teknologi canggih. Komitmen kami terhadap kecemerlangan tercermin dalam alat suis termaju ini, direka untuk memenuhi piawaian kebolehpercayaan dan prestasi tertinggi dalam aplikasi voltan tinggi. Percayai Liugao untuk penyelesaian inovatif yang menetapkan penanda aras dalam bidang suis voltan tinggi. Produk elektrik voltan tinggi generasi baharu ini selaras dengan piawaian kebangsaan, termasuk GB3906 dan DLT404 Jabatan Elektrik, sambil turut memenuhi piawaian antarabangsa yang ketat IEC62271 untuk peralatan suis dan kawalan tertutup logam AC antara 1KV hingga 52KV.

Alat suis ini menetapkan piawaian baharu dengan reka bentuk kompaknya, hanya menggunakan 50% ruang berbanding perkakas suis konvensional. Pemutus litar, komponen utama, mempunyai kebolehpercayaan dan prestasi yang luar biasa, menampilkan mekanisme saling mengunci "lima anti" yang terkenal dengan kebolehpercayaan dan kesederhanaannya.

Direka untuk kegunaan dalaman dalam segmen bas tunggal 3.6kV, 7.2kV dan 12kV tiga fasa AC 50Hz, alat suis ini memudahkan penerimaan dan pengagihan tenaga elektrik yang lancar. Keupayaan pelbagai fungsinya, merangkumi kawalan litar, perlindungan dan pemantauan, menjadikannya serba boleh untuk digunakan dalam tetapan yang pelbagai seperti loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, bangunan bertingkat tinggi, dan juga dalam kabinet rangkaian gelang dengan unit utama gelang.

Komitmen untuk mematuhi piawaian kebangsaan dan antarabangsa menekankan dedikasi Liugao untuk menyediakan penyelesaian yang boleh dipercayai, berprestasi tinggi dan berteknologi maju dalam bidang suis voltan tinggi.

13.8KV MV HV Air Insulated Switchgear Persekitaran Operasi

1. Gunakan suhu maksimum tidak melebihi 40 darjah, minimum Tidak lebih daripada -25 darjah

2. Kelembapan relatif: purata harian tidak lebih daripada 95%, purata bulanan tidak lebih daripada 90% ketinggian tidak melebihi 1000m (dari masa ke masa boleh berunding dengan pengilang)

3. Tiada kebakaran, letupan, pencemaran berat, kakisan kimia dan tapak Kejutan yang teruk.

Ciri-ciri Alat Suis Bertebat Udara MV HV 13.8KV

Kubikel, struktur yang dipasang tanpa kimpalan, mempamerkan kekuatan mekanikal yang tinggi dan penampilan artistik, menjadikannya penyelesaian ideal untuk suis voltan tinggi.

Bahagian atas belakang dikhaskan untuk suis pemutus putar GN30-12, manakala bahagian bawah memuatkan suis putus sambungan GN19-12C. Peranti interlock mekanikal, dikendalikan mengikut prosedur yang ditetapkan, memastikan perlindungan keselamatan yang boleh dipercayai untuk kedua-dua kakitangan dan peralatan dalam suis voltan tinggi.

Suis utama yang digunakan ialah jenis monoblock, menyediakan pilihan seperti ZN63-12 (VS1-12) dan VD4-12, meningkatkan kepelbagaian dan kefungsian suis voltan tinggi.

Menggunakan kaedah penguncian mekanikal wajib dalam sambung antara suis utama, pemutus dan pintu kubikel, sistem memenuhi fungsi saling kunci 'lima kalis'. Ciri ini membolehkan gabungan rawak dengan unit utama gelang, memastikan fleksibiliti dan keselamatan yang dipertingkatkan dalam pengendalian suis voltan tinggi.

Spesifikasi Alat Suis Bertebat Udara MV HV 13.8KV

Parameter teknikal utama dan model komponen Switchgear

Tidak.	item	Unit	parameter teknikal
1	Voltan terkadar	KV	3.6,7.2,12
2	Kekerapan kuasa terkadar menahan voltan	KV	tanah, sama: 42; patah tulang: 45
3	Impuls kilat berkadar menahan voltan	KV	tanah, sama: 75; patah:85
4	Kadar kekerapan	Hz	50
5	Nilai semasa	A	6,301,250
6	Arus pemutus litar pintas yang dinilai (puncak)	KV	20,25,31.5
7	Arus penutupan litar pintas berkadar (puncak)	KV	50,63,80.
8	Arus stabil dinamik dinilai (puncak)	KV	50,63,80
9	Arus stabil elektrik kilat 4S(RMS)	KV	20,25,31.5
10	Kelas perlindungan	聽	1P2X
11	Dimensi (W Brain D Brain H)	mm	900X1000X2300
12	Berat badan	Kg	-600

Parameter teknikal utama pemutus litar vakum ZN63-12type

Tidak.	item	Unit	parameter teknikal
1	Voltan terkadar	KV	12
2	Nilai semasa	A	6,301,250
3	Arus pemutus litar pintas yang dinilai	KV	20,25,31.5
4	Arus penutupan litar pintas berkadar	THE	50,63,80
5	Dinilai tahan masa singkat semasa (nilai berkesan 4S)	THE	20.25,31.5
6	Puncak ternilai menahan arus (puncak)	THE	50,63,80
7	Kehidupan mekanikal	Masa	10000
8	Dinilaikan masa pecah masa pendek masa pecah semasa	Masa	50
9	Urutan operasi yang dinilai		o-0.3s-c O-180s-C o
10	Jarak kepala kenalan	mm	11±1
11	Pukulan sentuhan sentuhan	mm	4±0.5
12	Jarak pusat antara fasa	mm	210
13	Kelajuan pembukaan	Cik	1.2±0.2
14	Kelajuan menutup	Cik	0.6±0.2
15	Waktu buka	Cik	≤60
16	Waktu tutup	Cik	≤75
17	Penyegerakan pembukaan tiga fasa	Cik	≤2
18	Lantunan penutup	Cik	≤2
19	Rintangan gelung	µΩ	≤45
20	Ketebalan haus terkumpul terkumpul kepala sesentuh	mm	3
