Panel Suis Unit Utama Cincin 12KV

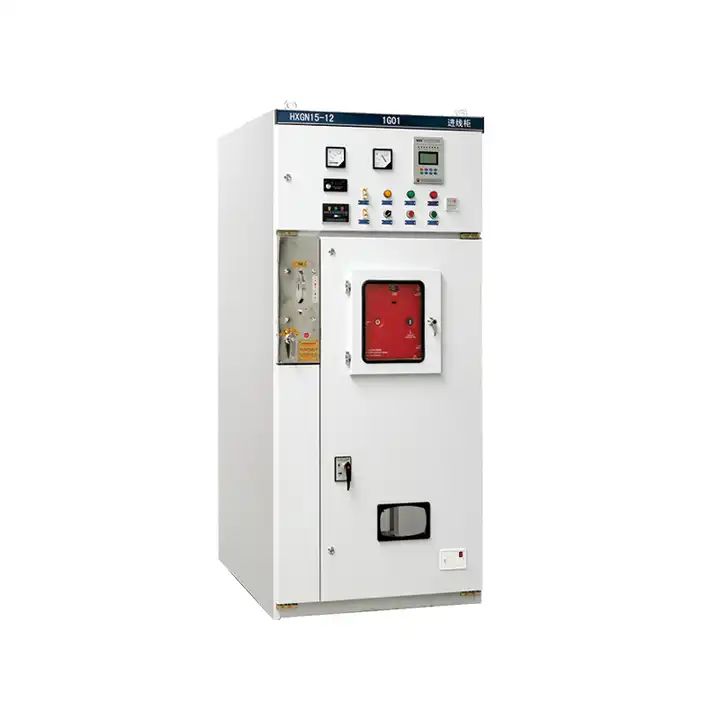

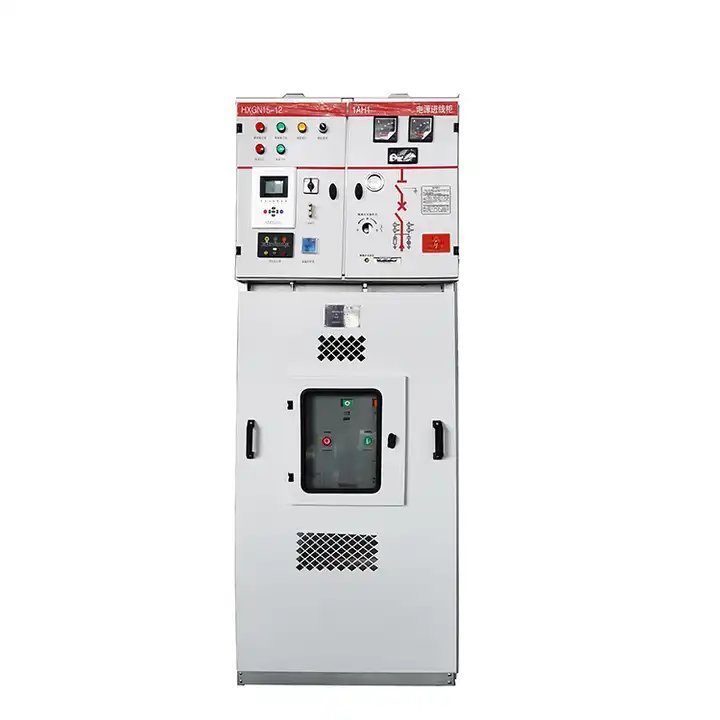

Panel Suis Unit Utama Cincin 12KV dikeluarkan oleh Liugao. Alat suis unit utama cincin bersalut logam HXGN15-12, daripada jenis pintar, direka bentuk untuk aplikasi dalam sistem AC tiga fasa dengan voltan terkadar 12kV, frekuensi terkadar 50Hz , dan arus berkadar 630A. Ia berfungsi untuk tujuan bekalan elektrik rangkaian gelang dan bekalan kuasa terminal sinaran, terutamanya dalam senario pembahagian talian kabel dan sambungan cawangan. Alat suis dilengkapi dengan unit kuasa berbilang gelung penebat gas SF6 dan peranti terminal penyuap (FTU) diimport dari Korea. Terutamanya, ia menampilkan fungsi termaju seperti isyarat jauh, telemetri, alat kawalan jauh dan pengesanan arus kerosakan. Terutamanya digunakan sebagai sistem automasi pengagihan, ia terbukti bermanfaat untuk pusat beban bekalan kuasa bandar dan aplikasi bekalan kabel.

Hantar Pertanyaan

Penerangan Produk

Liugao, pembekal alat suis voltan tinggi terkemuka, Rangka kerja kabinet adalah daripada jenis pemasangan, menawarkan kestabilan, kebolehpercayaan dan pemasangan yang mudah. Ia cukup serba boleh untuk dikonfigurasikan sebagai unit bersih cincin dan menyokong pelbagai mod sambungan.

Bersaiz padat, ringan, dengan jejak yang kecil dan mudah dipasang, unit utama cincin mengutamakan kecekapan dan kesederhanaan dalam reka bentuknya.

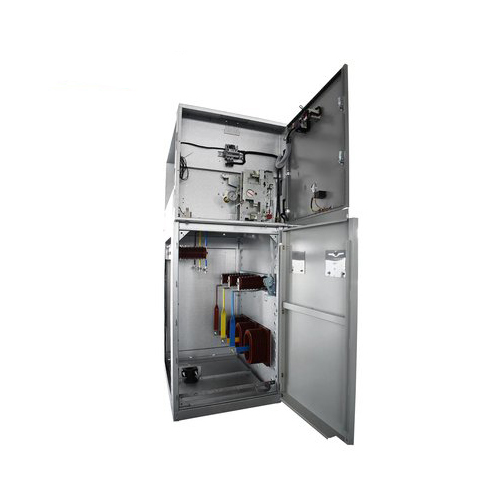

Unit ini mempunyai bar bar, suis dan bilik kawalan yang berasingan, setiap satu dikekalkan dalam keadaan selamat. Kedua-dua kabinet dan komponennya diasaskan dengan teliti untuk memastikan keselamatan peribadi pengendali dan pekerja penyelenggaraan.

Unit utama gelang serasi dengan suis beban FN12-12D dan FN25-12D, memberikan fleksibiliti dan kebolehsuaian dalam konfigurasinya.

Dengan sistem interlock mekanikal yang canggih dan boleh dipercayai, unit ini memenuhi keperluan ketat perlindungan lima anti, memastikan keselamatan dan keselamatan yang dipertingkatkan dalam operasinya.

12KV Cincin Unit Utama Persekitaran Operasi Panel Suis

1. Suhu udara: Suhu maksimum: +40 ℃; Suhu minimum:-35 ℃

2. Kelembapan: Kelembapan purata bulanan 95%; Purata kelembapan harian 90% .

3. Ketinggian di atas paras laut: Ketinggian pemasangan maksimum: 2500m

4. Udara ambien nampaknya tidak tercemar oleh gas yang menghakis dan mudah terbakar, wap dll.

5. Tiada goncangan ganas yang kerap.

Ciri-ciri Panel Switchgear Unit Utama Cincin 12KV

Kepungan, pintu dan ruang atas unit ini menjalani pemprosesan semburan yang teliti, memastikan kemasan pelindung dan seragam. Semua kabinet mempunyai bar bas pembumian utama yang memudahkan sambungan rapat berhampiran kabinet. Komponen logam, termasuk suis pembumian dan bahagian saling mengunci, dipaut dengan teliti ke bar bas pembumian. Sambungan jalinan tembaga digunakan antara bahagian yang disambungkan dengan skru untuk memastikan kesinambungan.

Untuk menguruskan pelepasan gas dan mengelakkan arka terbakar dalam, pintu pelepasan tekanan diletakkan di bahagian belakang kabinet. Papan atas dipasang dengan selamat dengan skru, membolehkan ia dibuka dengan mudah dari luar untuk sambungan bas. Ruang peranti tambahan atas menawarkan fleksibiliti untuk memasang terminal dan komponen lain. Dengan meninggikan ruang kecil, perlindungan geganti boleh dicapai dengan cekap.

Terutamanya, suis pemutus beban dan suis pembumian menggunakan interlock jenis blok, manakala suis pembumian dan pintu menggunakan interlock paksaan. Mengikuti urutan langkah tertentu—menutup pintu, menghidupkan suis pembumian dan menutup suis pemutus beban—saling kunci automatik dicapai. Operasi berurutan ini berfungsi untuk mencegah kerosakan dan meningkatkan keselamatan keseluruhan sistem.

Spesifikasi Panel Switchgear Unit Utama Cincin 12KV

Tidak.	item		Unit	Parameter
1	Voltan sistem maksimum		kV	12	15	24	40.5
1	Voltan terkadar		kV	7.2, 11	13.8, 15	17.5, 20, 22	30, 33, 36
2	Nilai semasa		A	630/1250
3	Kekerapan dinilai		Hz	50/60
4	1min Kekerapan kuasa menahan voltan	Fasa ke fasa, fasa ke bumi	kV	42	48	55	85
		Patah	kV	48	55	65	95
5	Impuls kilat menahan voltan	Fasa ke fasa, fasa ke bumi	kV	75	90	125/150	170
		Patah	kV	85	105	150/160	185
6	Masa yang singkat menahan arus	Litar utama	kA	25/2s
		Litar pembumian	kA	25/2s
7	Dinilai menahan arus (puncak)		kA	63			50
8	Dinilai memindahkan arus		A	1300-1700
9	Litar beban berkadar membuat arus		A	630
10	Kabel berkadar (talian) mengecas semasa pecah		A	50 Okt
11	Tiada pengubah beban memecahkan arus		A	20
12	Caj kabel memecahkan arus dalam kerosakan pembumian		A	100			80
13	Arus pemutus litar pintas berkadar (puncak)		kA	20
14	Arus membuat litar pintas berkadar (puncak)		kA	63			50
15	Tahap perlindungan			IP4X
16	Hayat suis pemecah beban		kali	5000
17	Kehidupan suis pembumian		kali	5000
