Apakah rancangan penggunaan kabinet suis voltan rendah CGS?

Apakah rancangan penggunaan kabinet suis voltan rendah CGS?

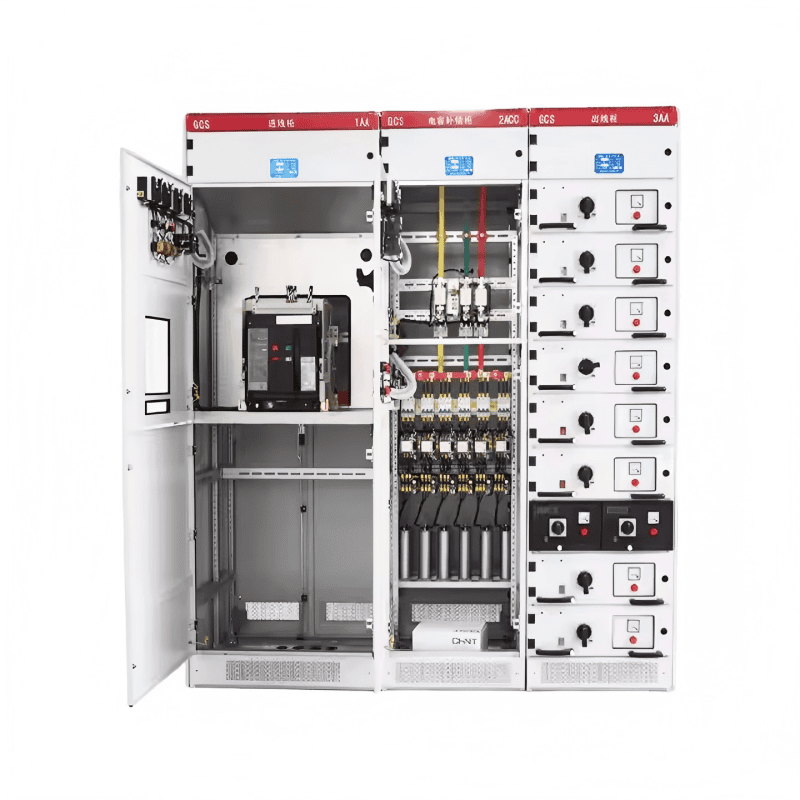

Pelan litar utama

  Pelan litar utama kabinet GCS mempunyai 32 kumpulan dan 118 spesifikasi, tidak termasuk rancangan dan spesifikasi yang diperoleh daripada perubahan kawalan dan perlindungan litar tambahan. Ia termasuk keperluan penjanaan kuasa, bekalan kuasa dan pengguna kuasa lain, dengan arus kerja yang dinilai sebanyak 5000A, sesuai untuk pemilihan transformer pengedaran 2500kVA dan ke bawah. Kabinet pampasan kapasitor direka untuk memenuhi keperluan bekalan kuasa dan penggunaan untuk meningkatkan faktor kuasa, dan kabinet reaktor direka untuk mempertimbangkan keperluan pelaburan yang komprehensif.

Pelan Litar Auxiliary

  Terdapat 120 pelan litar tambahan di Atlas Litar Auxiliary GCS. Pelan litar tambahan bahagian operasi DC digunakan terutamanya untuk sistem loji voltan rendah (stesen) pencawang loji kuasa. Ia sesuai untuk sistem loji voltan rendah 200mw dan ke bawah dan 300mw dan unit di atas, mod kawalan umum garis bekalan kuasa (siap sedia), pengumpan kuasa dan pengumpan motor.

  Pelan tambahan bahagian operasi AC digunakan terutamanya untuk sistem voltan rendah pencawang di kilang, lombong, perusahaan dan bangunan bertingkat tinggi. Terdapat 6 kombinasi yang sesuai untuk kawalan operasi bekalan dua kuasa. Tidak ada operasi siap sedia elektrik siap sedia automatik, pemulihan diri dan litar kawalan lain, yang boleh digunakan secara langsung dalam reka bentuk kejuruteraan.

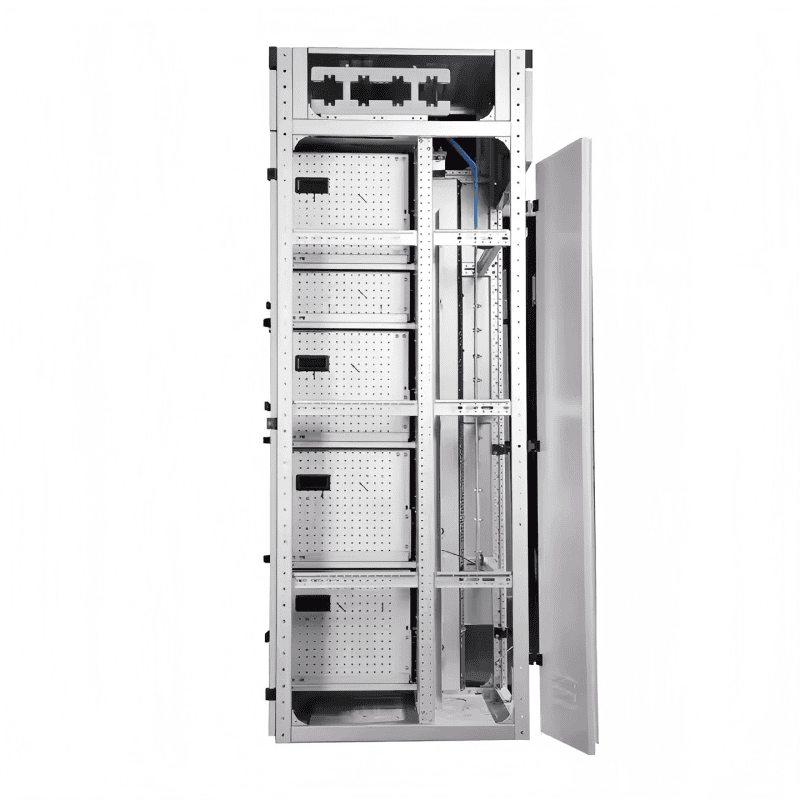

  Bekalan kuasa kawalan DC adalah DC 220V atau 110V, dan bekalan kuasa kawalan AC ialah AC 380V atau 220V. Ia adalah kabinet lengkap yang terdiri daripada unit laci. Bekalan kuasa kawalan 220V diperolehi daripada bekalan kuasa kawalan awam yang dikuasakan oleh pengubah kawalan khusus dalam kabinet ini. Bekalan kuasa kawalan awam menggunakan pengubah kawalan yang tidak disahkan, dan bekalan kuasa 24V dikhaskan untuk digunakan apabila lampu isyarat semasa yang lemah diperlukan.

  Lokasi pemasangan meter jam watt, kaedah pengenalan isyarat voltan dan keperluan pemasangan dan penggunaan lain terperinci dalam "arahan penyediaan" rajah litar tambahan.

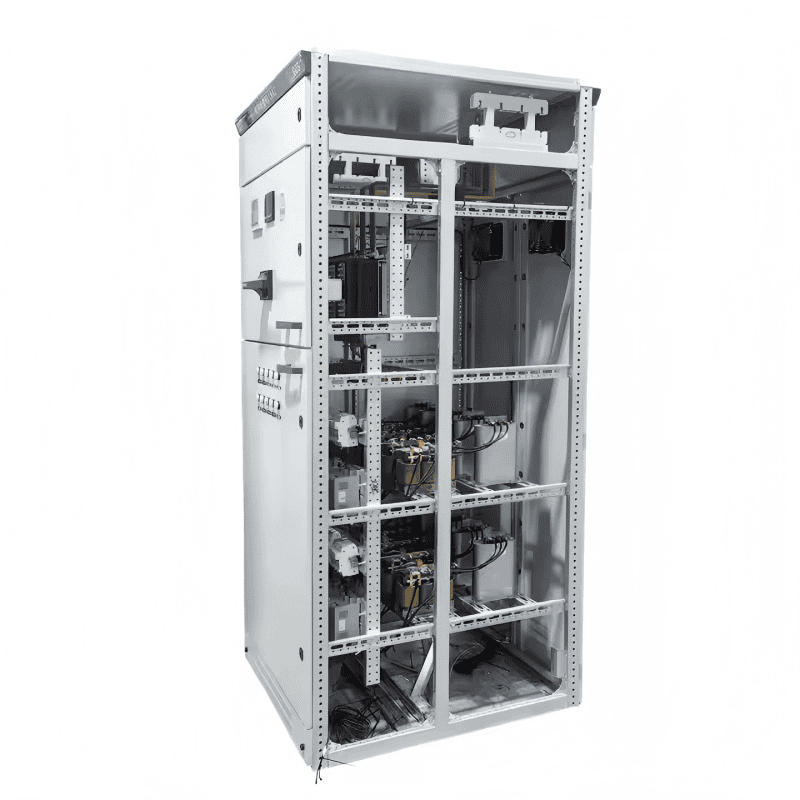

Busbar utama

Untuk meningkatkan kestabilan haba dinamik busbar dan meningkatkan kenaikan suhu permukaan sentuhan, semua peralatan menggunakan bas tembaga keras TMY-T2. Busbar tembaga adalah berlapis timah penuh, dan busbar tembaga bersalut perak panjang juga boleh digunakan. Bas mendatar dan bas menegak dipasang di Bilik Pengasingan Busbar di Kabinet masing -masing. Busbar asas neutral menggunakan bar tembaga keras. Kawat neutral neutral mendatar (pen) atau asas + wayar neutral (PE + N) disambungkan.

Suis utama

Untuk talian bekalan kuasa dan suis feeder 630A dan ke atas, siri DW45 dipilih terutamanya, dan siri DW48, siri AE, siri 3We atau ME juga boleh dipilih. Jika perlu, siri M yang diimport atau siri F juga boleh dipilih.

Untuk suis pengumpan dan kawalan motor di bawah 630A, Wang An Pilihan TG dan siri CM1. Siri NM, siri CDM, siri TG30 dan suis kes yang dibentuk.

Untuk meningkatkan kestabilan dinamik litar utama, siri GCS siri khas gabungan pengapit busbar dan sokongan penebat direka. Mereka diperbuat daripada bahan bantal sintetik yang berkeras tinggi, api dengan kekuatan penebat yang tinggi, prestasi yang baik dan struktur yang unik.

Untuk mengurangkan kenaikan suhu partition, palam ins dan kepala kabel unit berfungsi, penyesuai khas kabinet GCS direka. Penyesuai mempunyai kapasiti yang besar dan kenaikan suhu rendah.

Jika jabatan reka bentuk memilih komponen elektrik baru dengan prestasi yang lebih baik dan teknologi yang lebih canggih mengikut keperluan pengguna, kabinet siri GCS mempunyai fleksibiliti yang baik dan tidak akan menyebabkan kesukaran dalam pembuatan dan pemasangan kerana komponen elektrik yang dikemas kini.

Pemilihan komponen elektrik

Kabinet GCS terutamanya menggunakan komponen elektrik dengan teknologi canggih, penunjuk prestasi tinggi dan kestabilan, dan menggunakan teknologi yang diimport yang boleh dihasilkan secara besar -besaran di China.
