Apakah ciri-ciri switchgear lengkap voltan rendah GGD?

Pengenalan struktur GGD

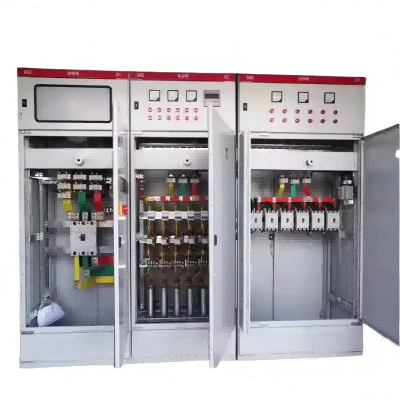

Kabinet Kabinet pengedaran voltan rendah GGD mengamalkan jenis kabinet tujuan umum, bingkai dipasang dengan keluli yang dibentuk dengan 8mf yang dikimpal secara tempatan, dan bahagian-bahagian kabinet tujuan umum direka mengikut prinsip modular, dan terdapat lubang 20 acuan. Pekali generalisasi yang tinggi membolehkan kilang merealisasikan pra-pengeluaran, yang bukan sahaja memendekkan kitaran pembuatan tetapi juga meningkatkan kecekapan kerja.

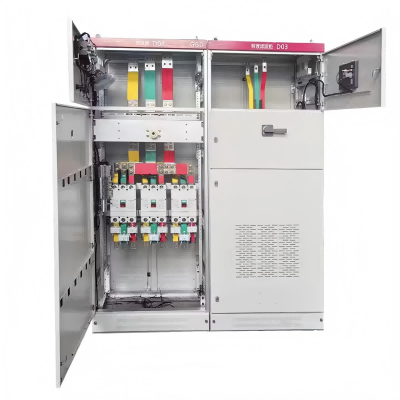

Reka bentuk kabinet GGD mengambil pertimbangan sepenuhnya mengenai masalah pelesapan haba dalam operasi kabinet. Terdapat bilangan slot pelesapan haba yang berlainan di bahagian atas dan bawah kabinet. Apabila komponen elektrik di dalam kabinet panas, haba naik dan dilepaskan melalui slot di bahagian atas, sementara udara sejuk sentiasa ditambah ke kabinet oleh slot di bahagian bawah, supaya kabinet yang dimeteraikan dibentuk menjadi saluran udara semulajadi dari bawah ke atas untuk mencapai tujuan pelepasan haba.

Kabinet GGD selaras dengan keperluan reka bentuk pemodelan produk perindustrian moden, untuk menggunakan nisbah emas kaedah merancang luaran kabinet dan pembahagian setiap bahagian dimensi, supaya seluruh kabinet Amerika Syarikat kini murah hati, rupa baru.

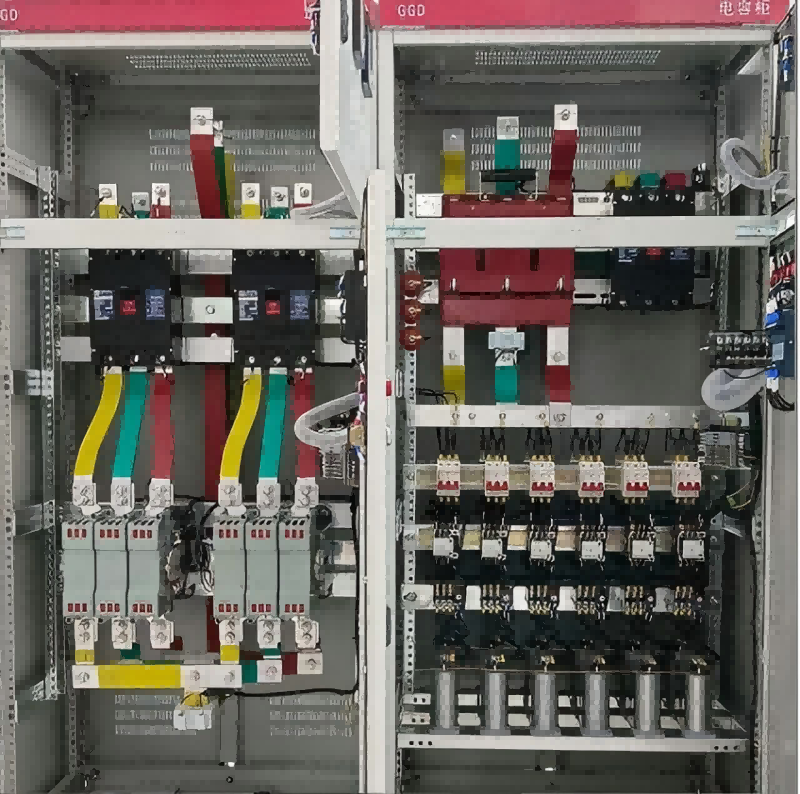

Pintu kabinet dihubungkan dengan bingkai dengan engsel bergerak bergerak, yang mudah dipasang dan dibongkar, dan pinggir yang dilipat pintu tertanam dengan jalur getah jenis gunung, dan jalur tertanam di antara pintu dan bingkai mempunyai fasa mampatan tertentu yang dapat menghalang pintu dari Tahap Kabinet. Pintu instrumentasi dengan komponen elektrik dengan dawai tembaga lembut pelbagai stranded yang disambungkan ke bingkai, bahagian pemasangan kabinet dan bingkai kabinet dengan skru knurled yang disambungkan ke kabinet membentuk litar perlindungan asas yang lengkap.

Keupayaan pengembangan fleksibel

Litar utama kabinet GGD direka dengan 129 program, berjumlah 298 spesifikasi (tidak termasuk program dan spesifikasi yang diperoleh daripada perubahan fungsi litar tambahan dan perubahan voltan kawalan).

GGD1 Jenis 49 Skim 123 Spesifikasi

GGD2 Type 53 Program 107 Spesifikasi

GGD3 Jenis 27 Program 68 Spesifikasi

Reka bentuk litar tambahan dibahagikan kepada dua bahagian, skim bekalan kuasa dan skim loji kuasa, dan terdapat ruang yang cukup dalam kabinet GGD untuk memasang komponen sekunder.

Kabinet GGD terutamanya mengamalkan komponen elektrik yang lebih maju yang boleh dihasilkan secara besar-besaran di dalam negeri, dan pada masa yang sama, menurut prinsip ekonomi dan kemunasabahan, ia mengekalkan sebahagian daripada produk lama yang ada di bawah premis sepenuhnya mempertimbangkan kemungkinan, dan tidak menggunakan produk-produk yang usang.
