Suis Putus Sambungan Jenis Dalaman 24KV

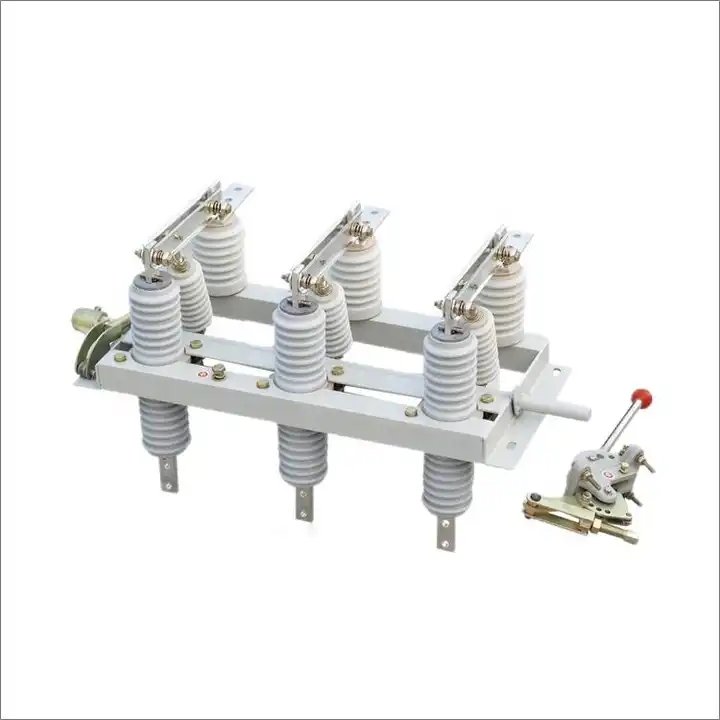

LuGao berbangga sebagai pengeluar khusus Suis Putus Sambungan Jenis Dalaman 24KV. Suis putus sambungan voltan tinggi dalaman GN19-12(C) direka dengan teliti untuk sistem kuasa yang beroperasi pada voltan terkadar 12kV dengan AC 50/60Hz. Reka bentuknya menggabungkan mekanisme pengendalian manual CS6-1, memenuhi tujuan khusus untuk memecahkan dan membuat litar di bawah keadaan tanpa beban. Dengan variasi tambahan seperti jenis pencemaran, jenis altitud tinggi dan jenis penunjuk kuasa, suis ini disesuaikan untuk memenuhi keperluan persekitaran dan operasi yang pelbagai, memastikan prestasi optimum dan kebolehsuaian dalam pelbagai tetapan.

Hantar Pertanyaan

Penerangan Produk

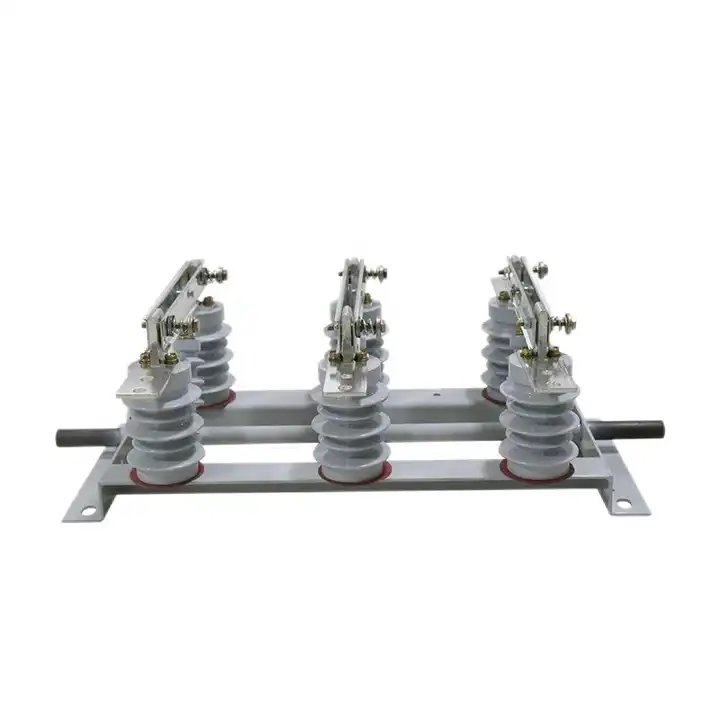

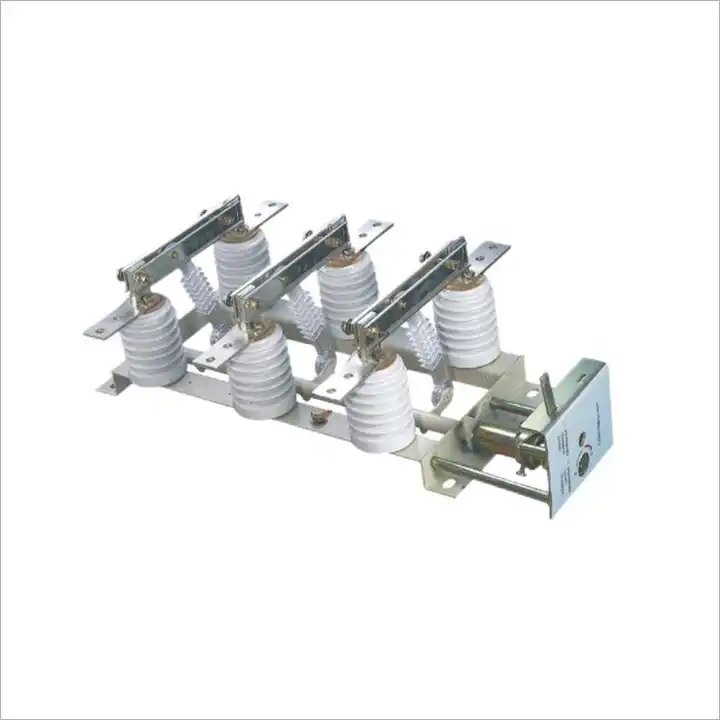

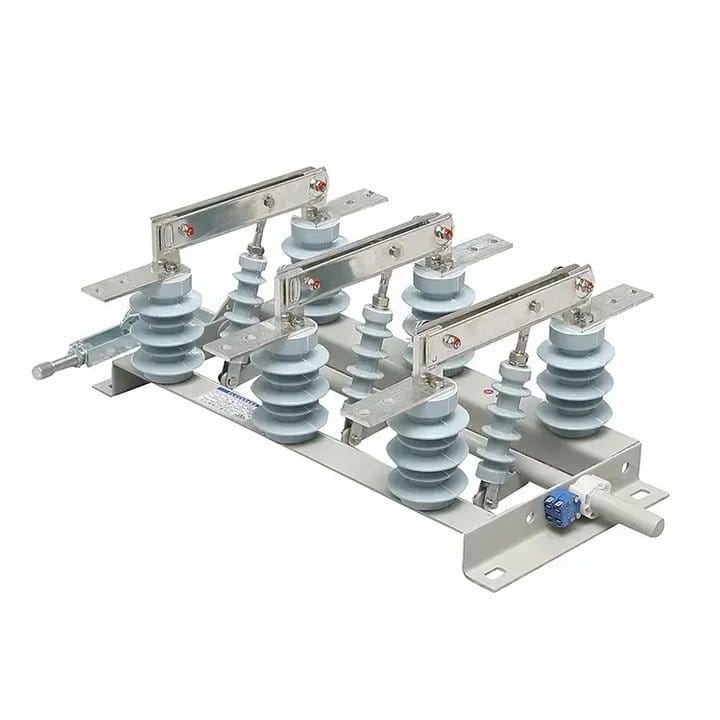

Lugao ialah pembekal Suis Pemutus Jenis Dalaman 24KV. Suis pemutus dalaman jenis GN19-12/400, 630, 1000, 1250 mempunyai bahagian konduktif yang diikat pada tapak oleh dua penebat tiang untuk setiap fasa. (Jenis GN19-12C/400, 630, 1000, 1250 mempunyai satu penebat tiang dan satu penebat selongsong porselin.) Tiga fasa disusun secara selari, dan bahagian konduktif terdiri daripada sesentuh statik pisau sesentuh dan pemegang sesentuh (atau rod konduktif) . Setiap fasa pisau sesentuh disambungkan ke tengah penebat tali leher, dengan penebat tali leher dipasang pada dasar gelendong. Spindle dipautkan kepada rod penyambung (disediakan oleh pengguna) dan mekanisme pergerakan jenis CS6-1 melalui pemegang.

Pisau sesentuh penyambung dibina daripada dua plat tembaga berlubang, meningkatkan kedua-dua kawasan pelesapan haba dan kekuatan mekanikal. Reka bentuk ini merendahkan suhu bawah dan meningkatkan kestabilan dinamik suis pemutus sambungan dalaman. Satu hujung pisau sesentuh diikat pada blok sesentuh (atau pada rod konduktif) menggunakan bolt (kereta Shaw). GN19-12/1000, 1250 menampilkan pemasangan plat pengunci magnetik, yang berfungsi untuk meningkatkan daya tarikan antara dua pisau sentuhan alur semasa arus litar pintas yang besar. Suis pemutus dalaman GN19-12/400, 630 mempunyai had kecil melalui arus, menghapuskan keperluan untuk plat pengunci magnetik.

Persekitaran Operasi Suis Putus Sambung Jenis Dalaman 24KV

Suhu persekitaran: -25°C ~ +40°C;

Ketinggian: ≤1000m;

Kelembapan relatif: purata harian ≤95%, purata bulanan ≤90%;

Keamatan gempa bumi: ≤8 tahap;

Tempat pemasangan: tiada kebakaran, bahaya letupan, kotor yang serius, kakisan kimia atau Getaran teruk.

Ciri-ciri Produk Suis Putus Sambung Jenis Dalaman 24KV

taip	Voltan terkadar (kV)	Arus berkadar (A)	Arus kestabilan haba 4s (kA)	Arus kestabilan dinamik (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
