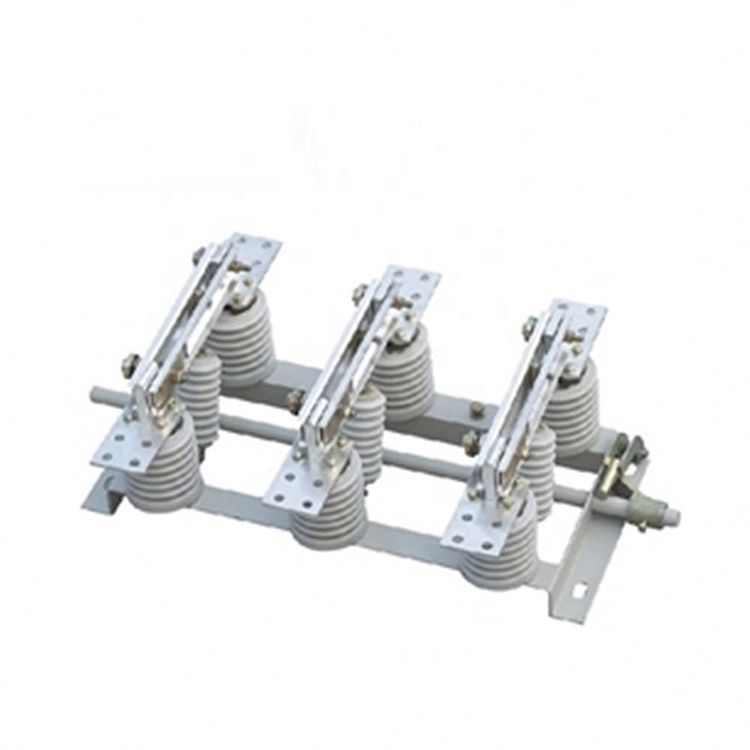

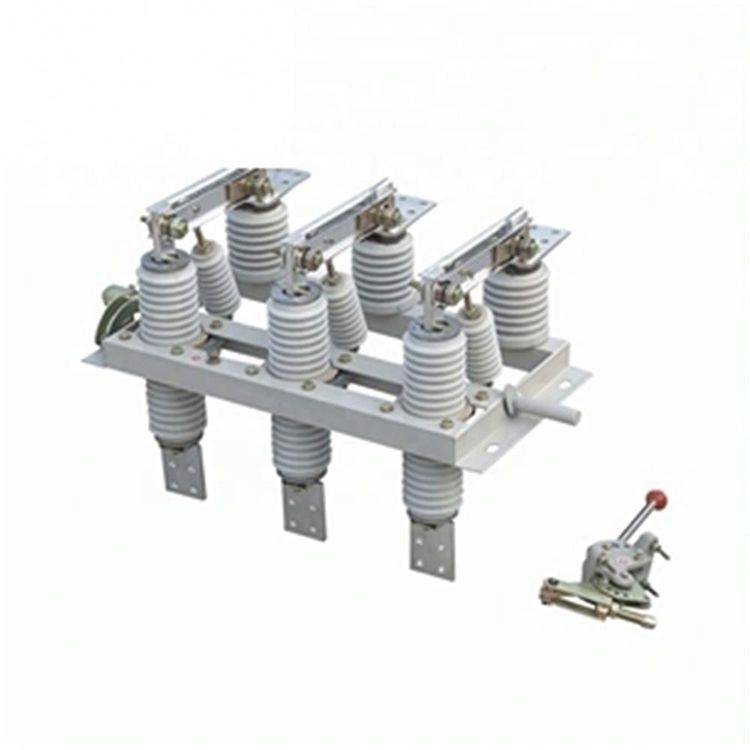

Lugao, pengeluar utama Suis Pengasingan Elektrik Voltan Tinggi Dalaman 10KV, memperkenalkan siri GN19-12, merangkumi jenis 400, 630, 1000 dan 1250. Bahagian konduktif suis pemutus sambungan ini dilabuhkan dengan selamat pada tapak melalui dua penebat tiang untuk setiap fasa (GN19-12C/400, 630, 1000, 1250 jenis mempunyai satu penebat tiang dan satu penebat sarung porselin). Tiga fasa dipasang secara selari, dan bahagian konduktif terdiri daripada sesentuh statik pisau sesentuh dan pemegang sesentuh (atau rod konduktif). Pisau sentuhan setiap fasa disambungkan ke bahagian tengah penebat tali leher, yang dipasang pada dasar gelendong. Spindle disambungkan kepada rod penyambung (disediakan oleh pengguna) dan mekanisme pergerakan jenis CS6-1 melalui pemegang.

Pisau sesentuh penyambung direka dengan bijak daripada dua plat tembaga berlubang, meningkatkan kedua-dua pelesapan haba dan kekuatan mekanikal. Reka bentuk ini bukan sahaja meningkatkan kawasan pelesapan haba pisau sentuhan, menurunkan suhu bawah tetapi juga meningkatkan kekuatan mekanikal, meningkatkan kestabilan dinamik suis. Satu hujung pisau sesentuh dilekatkan pada blok sesentuh (atau pada rod pengalir) menggunakan bolt (kereta Shaw). Untuk GN19-12/1000, 1250, plat pengunci magnet dimasukkan ke dalam kawasan sentuhan, meningkatkan daya tarikan antara dua pisau sentuhan alur semasa arus litar pintas yang besar. Suis putus sambungan GN19-12/400, 630 mempunyai had kecil melalui arus, menghapuskan keperluan untuk plat pengunci magnetik. Bergantung pada Lugao untuk penyelesaian yang canggih dan boleh dipercayai dalam suis pengasingan elektrik voltan tinggi.

Persekitaran Operasi

1 Suhu ambien: Had atas: +40ºC; Had bawah: -15ºC;

2 Ketinggian tidak melebihi 1000m.

3 Untuk kelembapan udara relatif, purata harian tidak melebihi 95%, dan purata bulanan tidak melebihi 90%;

4 Keamatan gempa bumi tidak melebihi 8 darjah.

5 Dipasang di tempat yang bebas daripada kebakaran, risiko letupan, kakisan kimia dan getaran yang kuat.

6 Tapak pemasangan hendaklah bebas daripada bahan mudah terbakar, risiko letupan, kakisan kimia dan
