Apakah perbezaan antara pemutus litar vakum voltan tinggi dalaman dan luaran?

Dalam sistem pengagihan kuasa moden, pemutus litar vakum (VCB) adalah peralatan penting untuk memastikan keselamatan dan kestabilan bekalan kuasa. Fungsi utamanya adalah untuk segera mengganggu arus dan mengasingkan talian semasa kerosakan, mencegah kerosakan peralatan dan gangguan kuasa besar-besaran. Walau bagaimanapun, ramai kakitangan pembelian dan kejuruteraan sering keliru tentang perbezaan antara VCB dalaman dan luaran apabila memilih model. Walaupun kedua-duanya menggunakan teknologi pemadam arka vakum, mengapakah terdapat perbezaan reka bentuk yang ketara? Dan bagaimanakah seseorang harus memilih berdasarkan senario projek?

Sebagai pengeluar peralatan kuasa profesional, Lugao Power, menggabungkan produk Pemutus Litar Vakum dalaman dan luaran, memecahkan perbezaan teras, ciri reka bentuk dan senario yang boleh digunakan untuk membantu anda memilih peralatan yang betul dengan mudah.

Apakah itu Pemutus Litar Vakum (VCB)?

Pemutus litar vakum menggunakan vakum sebagai kedua-dua medium pemadam arka dan medium penebat. Mereka menggunakan persekitaran vakum untuk memadamkan arka elektrik, dengan itu mengawal dan melindungi litar. Ini mengelakkan penggunaan minyak atau gas SF6, menjadikannya lebih selamat dan lebih mesra alam. Ia digunakan secara meluas dalam loji janakuasa dan pencawang, terutamanya dalam aplikasi yang memerlukan operasi yang kerap.

Cara paling asas untuk membezakannya adalah dengan persekitaran pemasangannya. Pemutus litar vakum terbahagi terutamanya kepada dua kategori: Pemutus litar vakum voltan tinggi dalaman: Sesuai untuk digunakan dalam persekitaran tertutup dan terkawal, serasi dengan suis standard, dan memenuhi keadaan operasi dalaman yang stabil.

Pemutus litar vakum voltan tinggi luaran: Sesuai untuk digunakan dalam pelbagai persekitaran luar yang tidak menentu, tanpa perlu risau tentang keadaan cuaca buruk.

Sama ada dalaman atau luaran, pemutus litar vakum voltan tinggi berkongsi prinsip pemadam arka teras yang sama, tetapi reka bentuk struktur, perlindungan dan penebatnya disesuaikan sepenuhnya untuk disesuaikan dengan senario yang berbeza.

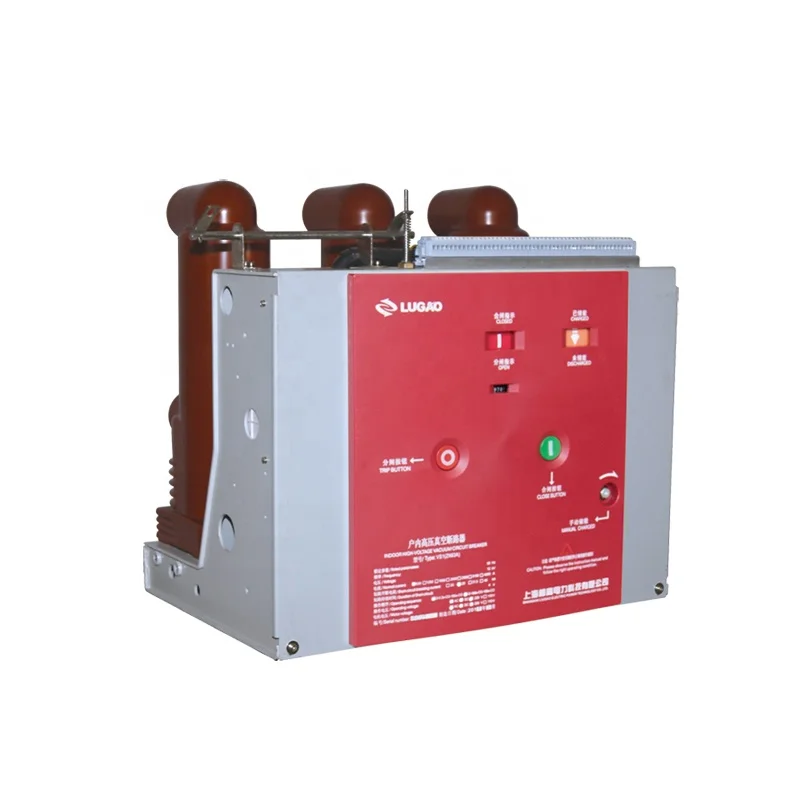

Pemutus Litar Vakum Dalaman (Siri VS1)

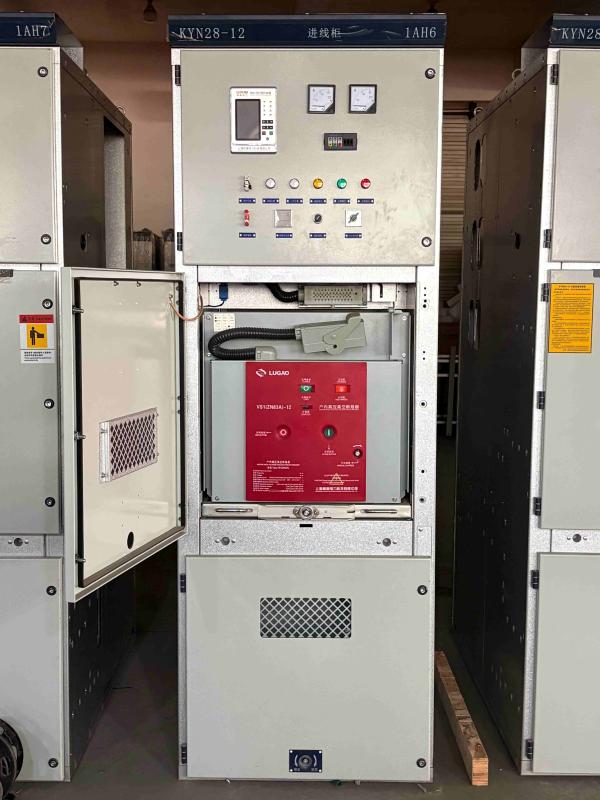

VCB Dalaman ialah jenis pemutus litar yang paling biasa, biasanya dipasang di ruang tertutup seperti alat suis dan pencawang dalaman. Pemutus litar vakum dalaman Lugao Power ialah contoh tipikal reka bentuk yang dipasang pada kabinet. Mekanisme operasi disepadukan ke dalam badan pemutus litar, membolehkan ia digunakan bukan sahaja sebagai unit pemasangan tetap tetapi juga dengan mekanisme pendorong khusus untuk membentuk unit troli. Bahagian litar utama boleh menggunakan tiang yang dimeterai secara bersepadu untuk mencapai pengecilan pemutus litar dan operasi tanpa penyelenggaraan. Ia boleh dilengkapi dengan suis seperti KYN28A-12, dan unit jenis tetap juga boleh dilengkapi dengan suis jenis tetap siri XGN.

Ciri-ciri Reka Bentuk

1. Struktur Modular Padat, Boleh Disesuaikan kepada Alat Suis Standard

Dimensi VCB dalaman direka bentuk dengan ketat mengikut dimensi suis standard seperti KYN28. Ia menggunakan struktur bingkai modular, membenarkan pemasukan terus ke dalam kabinet untuk pemasangan, memaksimumkan penggunaan ruang pengagihan kuasa dalaman. Pemutus Litar Vakum dalaman Lugao menyepadukan pencelah vakum, mekanisme pengendalian dan unit kawalan. Panel hadapan dilengkapi dengan butang buka dan tutup serta lampu penunjuk status untuk memudahkan operasi dan pemantauan oleh pengendali.

2. Penilaian Perlindungan Asas, Sesuai untuk Persekitaran Dalaman yang Bersih

Oleh kerana ia dipasang dalam persekitaran dalaman yang kering, bebas hujan dan bebas UV, rating perlindungan VCB dalaman biasanya IP20~IP40, hanya memerlukan perlindungan daripada sentuhan tidak sengaja dengan jari dan alatan serta sejumlah kecil habuk, tanpa perlu menghadapi keadaan cuaca yang teruk.

3. Struktur Penebat Resin Epoksi, Sesuai untuk Keadaan Operasi Kabinet

Ruang pemadam arka VCB dalaman dikapsulkan dengan lengan resin epoksi, menyediakan penebat fasa ke fasa dan fasa ke tanah, sesuai untuk persekitaran yang kering dan bersih di dalam suis. Ia bersaiz padat dan menyediakan penebat yang boleh dipercayai.

4. Pengasingan Keselamatan Dicapai Melalui Alat Suis

VCB dalaman itu sendiri tidak mempunyai suis pemutus yang boleh dilihat; fungsi pengasingan keselamatan dicapai dengan suis pembumian dan suis pemutus alat suis, sesuai untuk senario dengan perlindungan saling kunci kabinet yang komprehensif.

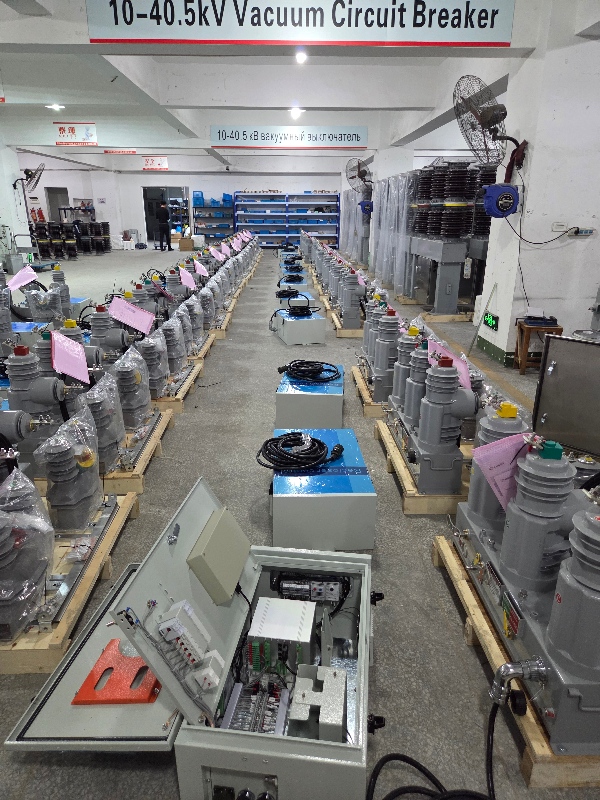

Pemutus Litar Vakum Luaran (Siri ZW32)

Oleh kerana VCB luar perlu didedahkan kepada luar untuk tempoh yang lama, menangani keadaan seperti matahari dan hujan, perbezaan suhu yang melampau, dan pencemaran habuk, reka bentuknya menekankan ketahanan dan perlindungan. VCB luar Lugao Electric dicirikan oleh saiznya yang kecil, ringan, sifat anti-kondensasi dan operasi tanpa penyelenggaraan:

Ciri-ciri Reka Bentuk

1. Struktur Tertutup Sepenuhnya Jenis Selepas Tiga Fasa Pengedap Tinggi

Pemutus Litar Vakum Luaran menggunakan reka bentuk tertutup sepenuhnya, mencapai tahap perlindungan IP65 dan ke atas. Ia kalis air sepenuhnya, kalis habuk dan anti pemeluwapan, membolehkan operasi yang stabil dalam hujan, salji dan persekitaran berdebu untuk tempoh yang lama. Ia juga tahan terhadap suhu tinggi, sinaran UV, dan penuaan, tidak terjejas oleh perubahan cuaca luar.

2. Sesendal Penebat Getah Silikon Jarak Rayapan Besar

Pemutus Litar Vakum Luaran menggunakan sesendal penebat jenis getah silikon (atau seramik) jarak menjalar yang besar. Berbanding dengan sesendal resin epoksi dalaman, ini memberikan jarak rayapan yang lebih panjang, menghalang pelepasan kilatan kilat dalam persekitaran luar yang lembap dan tercemar serta menawarkan rintangan unggul terhadap penuaan UV.

3. Operasi yang mudah dan fleksibel memastikan keselamatan. Pemutus Litar Vakum luar Lugao boleh dikendalikan secara manual, elektrik atau dari jauh. Ia menyediakan pemotongan yang boleh dilihat dengan jelas, memastikan pengasingan elektrik yang boleh dipercayai semasa penyelenggaraan tanpa memerlukan suis pemutus sambungan tambahan, menjadikannya sesuai untuk persekitaran luar tanpa peralatan suis tertutup.

4. Pilihan pemasangan fleksibel yang boleh disesuaikan dengan senario luar. VCB luar menyokong pelbagai kaedah pemasangan, termasuk pemasangan tiang dan pemasangan lantai, menghapuskan keperluan untuk bilik pengedaran dalaman khusus. Ini menjadikannya sangat sesuai untuk lokasi yang memerlukan operasi yang kerap.

Jadual Perbandingan Perbezaan Teras antara Pemutus Litar Vakum Dalaman dan Luaran

Bagaimana untuk memilih Pemutus Litar Vakum yang sesuai untuk projek anda?

Apabila memilih VCB, fokus pada tiga aspek utama: persekitaran pemasangan, keperluan perlindungan dan senario penyelenggaraan:

1. Utamakan persekitaran pemasangan. Jika peralatan dipasang di ruang tertutup seperti alat suis dalaman atau bilik pengedaran, VCB dalaman adalah mencukupi, menawarkan kos yang lebih rendah dan keserasian yang lebih baik. Walau bagaimanapun, untuk talian atas luar atau senario dipasang pada tiang, VCB luar mesti dipilih; jika tidak, peralatan akan cepat rosak oleh hujan, pemeluwapan, dan pencemaran.

2. Menilai keterukan persekitaran. Untuk persekitaran yang sangat tercemar dan menghakis seperti kawasan pantai dan taman industri kimia, malah persekitaran dalam bangunan harus mengutamakan VCB dalaman tahap perlindungan tinggi. Di kawasan luar yang sangat tercemar, jarak rayap yang besar dan VCB luar anti-kotoran harus dipilih.

3. Pertimbangkan keperluan penyelenggaraan. Untuk senario luar terpencil, utamakan VCB luar dengan suis putus sambungan bersepadu dan reka bentuk bebas penyelenggaraan untuk mengurangkan kesukaran penyelenggaraan di tapak. Untuk senario dalaman, pilih model VCB dalaman yang sesuai berdasarkan konfigurasi gear suis.

Sebagai sebuah kilang yang mempunyai lebih 20 tahun pengalaman pembuatan, Lugao Power boleh menyediakan penyelesaian pemilihan VCB tersuai berdasarkan tahap voltan projek anda, parameter semasa dan persekitaran pemasangan, membantu anda memadankan peralatan yang paling sesuai.

Soalan Lazim: Pemutus Litar Vakum Dalaman lwn Luaran

1. Bolehkah saya menggunakan VCB dalaman di luar untuk menjimatkan kos?

Ini tidak digalakkan. Pemutus litar vakum dalaman tidak mempunyai ciri yang diperlukan untuk kegunaan luar, seperti penebat kalis hujan, tahan UV dan kalis pencemaran. Ini menimbulkan bahaya keselamatan dan akan membatalkan jaminan.

2.Bolehkah model VCB yang sama berfungsi untuk projek dalaman dan luaran?

Mereka tidak boleh ditukar ganti. Walaupun mereka menggunakan teknologi pecah vakum yang sama, reka bentuk mekanikal dan penebat mereka disesuaikan secara khusus untuk persekitaran tertentu. Menggunakan jenis yang salah boleh menyebabkan kerosakan pramatang dan bahaya keselamatan.

3.Adakah VCB luar memerlukan penyelenggaraan?

Pemutus litar vakum luar Lugao direka bentuk dengan struktur tertutup sepenuhnya, membolehkan penyelenggaraan rendah atau operasi tanpa penyelenggaraan. Walau bagaimanapun, pemeriksaan visual biasa terhadap keadaan penebat masih disyorkan.

4.Adakah logik pemilihan untuk VCB dalaman dan luaran adalah sama untuk 10kV dan 35kV?

Logiknya adalah sama, pertama, tentukan persekitaran pemasangan, prinsip pemilihan kekal tidak berubah tanpa mengira tahap voltan.

5.Adakah terdapat perbezaan harga yang besar antara kedua-dua jenis VCB?

Untuk spesifikasi voltan dan arus yang sama, VCB luar adalah lebih mahal daripada yang dalam. Ini kerana model luar menggunakan penebat tahan cuaca yang tinggi, struktur kalis air yang tertutup sepenuhnya dan cangkerang yang lebih tebal, menghasilkan kos pembuatan dan bahan yang lebih tinggi.

Bersedia untuk Mencari VCB yang Tepat untuk Projek Anda?

Lihat butiran Lugao Powersiri pemutus litar vakum dalaman

Lihat butiran Lugao Powersiri pemutus litar vakum luar

Hubungi pasukan teknikal Lugao untuk mendapatkan penyelesaian pemilihan dan sebut harga khusus projek secara percuma!
