Apakah ciri-ciri struktur dan kaedah penyelenggaraan kabinet pengedaran kuasa XL-21?

Ciri -ciri struktur

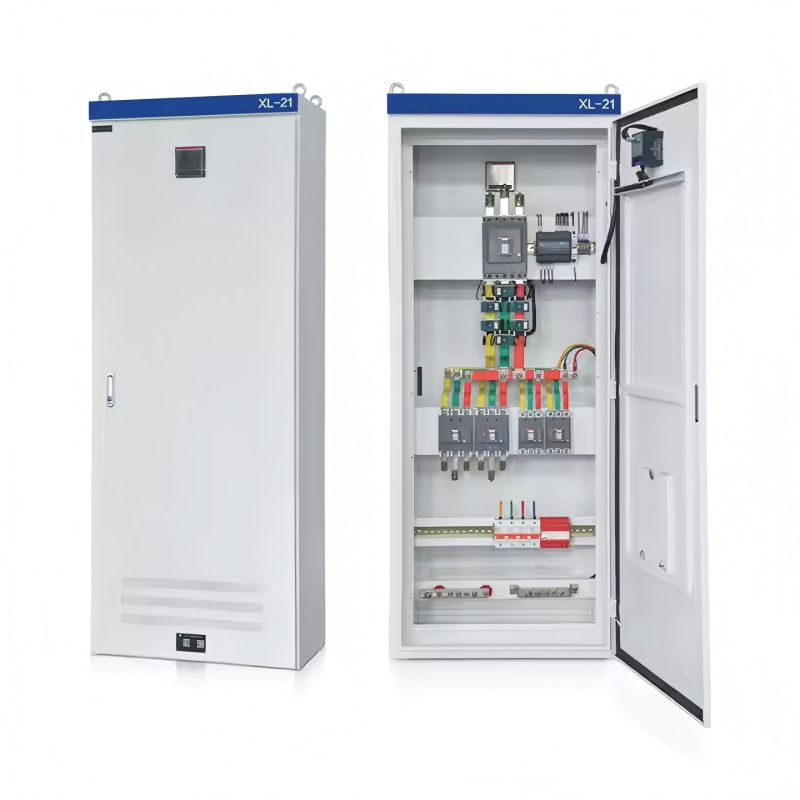

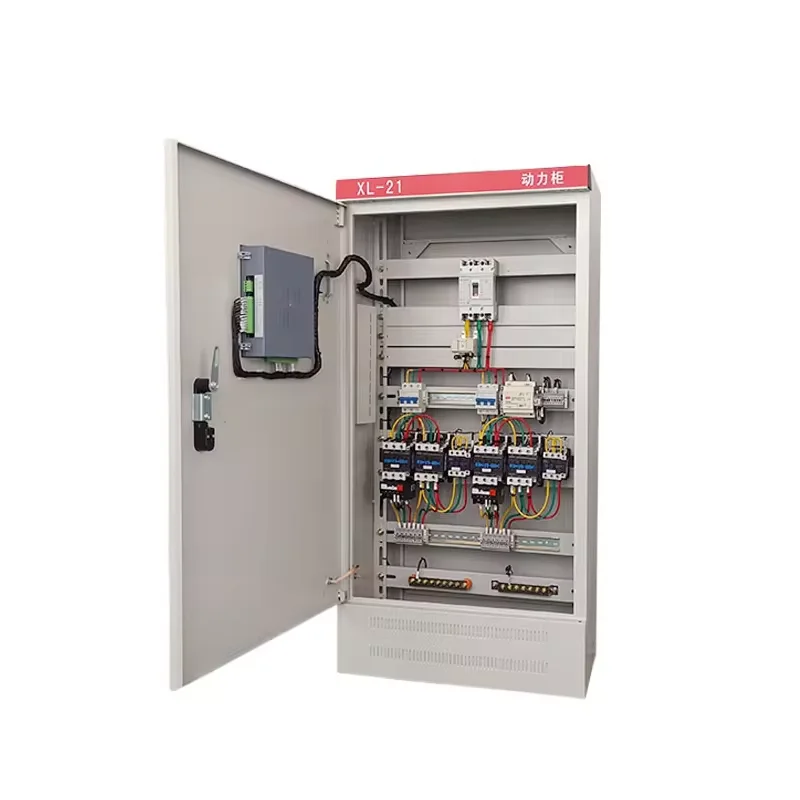

Kabinet pengedaran kuasa voltan rendah XL-21 digunakan terutamanya untuk pengagihan kuasa dalam perusahaan perindustrian dan perlombongan menggunakan sistem tiga fasa, tiga wayar, dan tiga fasa, empat wayar dengan frekuensi AC sehingga 50 Hz dan voltan sehingga 500 V, serta untuk pencahayaan kuasa. Ia adalah kandang tertutup yang dibina dari plat keluli bengkok. Pemegang operasi Switch Pisau terletak di lajur depan kanan atas, menyediakan penukaran kuasa. Voltmeter dipasang pada panel pengedaran untuk menunjukkan voltan busbar. Pintu depan mendedahkan semua komponen dalaman untuk pemeriksaan dan penyelenggaraan yang mudah. Kabinet pengedaran ini menggunakan komponen terkini, menghasilkan reka bentuk padat, penyelenggaraan mudah, dan konfigurasi pendawaian fleksibel. Sebagai tambahan kepada pemutus litar udara dan fius untuk perlindungan litar pintas, Kabinet juga mempunyai penghubung dan relay haba. Pintu depan menampung butang dan lampu penunjuk.

Penggunaan dan penyelenggaraan

• Selepas pemasangan atau pembaikan, dan sebelum pentauliahan, kotak pengedaran kuasa mesti menjalani pemeriksaan dan ujian berikut (pemeriksaan dan ujian selepas overhaul bergantung kepada sifat baik pulih).

• Periksa bahawa peralatan elektrik dan pendawaian sekunder yang dipasang di dalam kotak pengedaran kuasa mematuhi keperluan lukisan.

• Periksa bahawa suis pisau dan pemutus litar yang digunakan untuk operasi adalah fleksibel dan bebas daripada melekat.

• Periksa bahawa peralatan elektrik berada dalam hubungan yang baik dan memenuhi keperluan operasi yang dimaksudkan.

• Periksa bahawa kotak pengedaran kuasa bebas daripada objek asing dan skru yang mengamankan komponen tidak longgar.

Persekitaran operasi

• Suhu ambien: -50 ° C hingga +40 ° C, dengan suhu purata lebih dari 24 jam tidak melebihi +36 ° C;

• Ketinggian: Tidak melebihi 2000m;

• Kelembapan relatif: Tidak melebihi 50% pada kelembapan udara ambien +40 ° C;

                             Kelembapan relatif yang lebih tinggi dibenarkan pada kelembapan yang lebih rendah (mis., 90% pada +20 ° C), dan pemeluwapan sederhana dibenarkan untuk mengambil kira turun naik suhu.

• Peranti harus dipasang dengan kecenderungan tidak lebih dari 5 ° dari menegak. Peranti harus dipasang di lokasi yang bebas dari getaran, kesan, dan kakisan yang teruk.
