Apakah pemutus litar vakum?

Pemutus Litar Vakum Lugao (VCB) adalah bahagian penting peralatan elektrik dalam sistem kuasa voltan tinggi. Tujuannya adalah untuk memotong arus sekiranya berlaku kerosakan, dengan itu melindungi litar. Pemutus litar vakum Lugao digunakan secara meluas dalam pelbagai aplikasi perindustrian dan komersil, terutamanya dalam aplikasi sederhana dan tinggi voltan di mana perlindungan yang boleh dipercayai dan cekap adalah penting. Melalui artikel ini, Lugao akan membawa anda untuk meneroka prinsip kerja, komponen utama, kelebihan, aplikasi, dan penyelenggaraan pemutus litar vakum Lugao kami, yang menawarkan pandangan tentang mengapa mereka telah menjadi pilihan yang popular dalam sistem kuasa elektrik sekarang.

Prinsip kerja pemutus litar vakum

Fungsi utama pemutus litar vakum Lugao adalah untuk mengganggu arus kesalahan dan melindungi litar elektrik dari potensi kerosakan. Apabila kerosakan berlaku, pemutus litar vakum dengan cepat akan memotong arus untuk mengelakkan terlalu panas, api, atau akibat berbahaya yang lain. Tidak seperti jenis pemutus litar lain, pemutus litar vakum Lugao memadamkan arka dalam ruang vakum. Apabila kenalan di dalam pemutus litar terpisah, arka akan terbentuk di antara mereka. Dalam pemutus litar vakum Lugao, vakum boleh menghalang pengionan dan cepat memulihkan penebat antara kenalan, jadi arka boleh hampir segera dipadamkan.

Mengapa menggunakan vakum?

Dewan vakum Lugao Vacuum Circuit Breaker adalah kunci kepada prestasinya. Terdapat hampir tiada zarah dalam vakum, dan kekurangan pengionan menjadikannya sukar bagi arka untuk bertahan. Oleh itu, kelajuan pemadaman arka jauh lebih cepat daripada udara atau gas. Gangguan semasa yang cekap ini adalah salah satu sebab utama mengapa pemutus litar vakum digunakan secara meluas dalam sistem kuasa voltan tinggi.

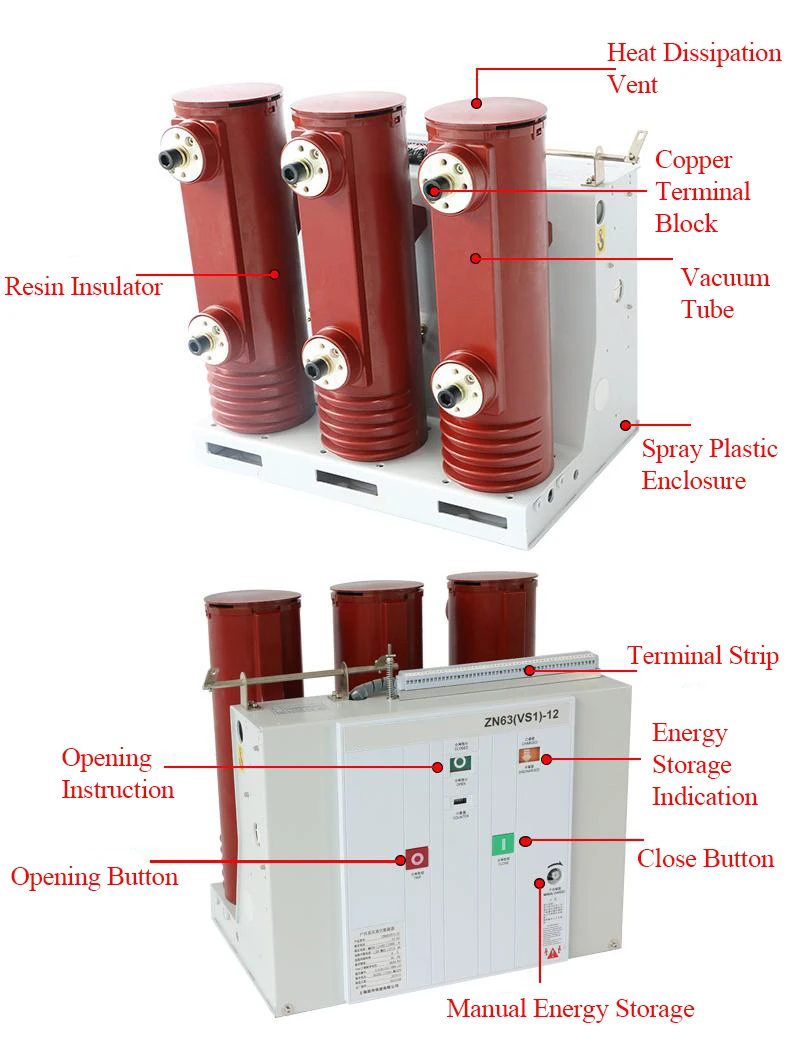

Komponen utama pemutus litar vakum

1. Interrupter Vacuum: Bilik pemadam arka vakum adalah teras pemutus litar vakum. Ia terdiri daripada dua kenalan yang tertutup dalam vakum. Apabila kedua -dua kenalan ini terpisah, ruang pemadam arka vakum akan segera memadamkan arka dalam persekitaran vakum.

2. Mekanisme Operasi:Mekanisme operasi bertanggungjawab untuk membuka dan menutup kenalan di ruang pemadam arka vakum. Ia boleh dikendalikan secara manual atau elektrik untuk mengawal operasi pemutus litar vakum.

3. Bahan Penebat:Oleh kerana pemutus litar vakum biasanya digunakan untuk aplikasi voltan sederhana hingga tinggi, penebat antara komponen adalah penting. Untuk memastikan operasi yang selamat di bawah voltan tinggi, kami menggunakan bahan penebat berkualiti tinggi.

4. Perumahan: Pemutus litar vakum biasanya dipasang di kandang yang kukuh untuk melindungi mereka dari faktor persekitaran seperti kelembapan dan habuk, yang mungkin menjejaskan prestasi mereka.

Kelebihan pemutus litar vakum

Berbanding dengan jenis pemutus litar yang lain, pemutus litar vakum mempunyai banyak kelebihan, menjadikannya pilihan yang popular dalam sistem kuasa elektrik:

1. Kekuatan Dielektrik Tinggi: Ruang vakum pemutus litar vakum mempunyai kekuatan dielektrik yang sangat baik, jadi ia boleh mencabut litar voltan tinggi tanpa risiko kerosakan.

2. Penyelenggaraan yang minimum:Pemutus litar vakum mempunyai bahagian yang lebih sedikit bergerak dan memerlukan penyelenggaraan minimum semasa operasi. Ini amat berfaedah dalam pemasangan jauh atau pencawang voltan tinggi, di mana penyelenggaraan tetap sukar.

3. Operasi Cepat: Pemutus litar vakum beroperasi dengan cepat, menjadikannya sangat berkesan dalam melindungi peralatan dari kesan kesalahan. Operasi pantas ini meminimumkan kerosakan dan downtime ke tahap yang paling besar, meningkatkan kebolehpercayaan sistem elektrik.

4. Mesra Alam Sekitar: Tidak seperti pemutus litar terisolasi gas, pemutus litar vakum tidak memerlukan gas berbahaya seperti sulfur hexafluoride (SF6) semasa operasi, menjadikannya pemutus litar mesra alam.

5. Kehidupan Perkhidmatan Panjang: Ketahanan dan kecekapan pemutus litar vakum membantu melanjutkan hayat perkhidmatan mereka. Oleh kerana tahap vakum tidak berkurangan dari masa ke masa, pemutus litar ini dapat mengekalkan keberkesanannya selama bertahun -tahun, dengan itu mengurangkan keperluan untuk penggantian yang kerap.

Aplikasi pemutus litar vakum

Pemutus litar vakum boleh digunakan dalam pelbagai kesempatan, terutamanya untuk aplikasi voltan sederhana dan tinggi. Beberapa aplikasi biasa termasuk:

1. Penjanaan kuasa: Di loji kuasa, pemutus litar vakum adalah penting untuk melindungi penjana, transformer, dan peralatan kritikal yang lain. Pemutus litar vakum memastikan bahawa sebarang kesalahan boleh terganggu dengan cepat untuk mencegah kerosakan besar-besaran dan downtime mahal.

2. pencawang: Pemutus litar vakum digunakan secara meluas dalam pencawang untuk menguruskan sistem voltan sederhana dan tinggi. Pemutus litar vakum boleh dengan cepat dan berkesan memotong arus kesalahan, menjadikannya sangat sesuai untuk persekitaran ini.

3. Tetapan Perindustrian: Kemudahan pembuatan dan industri berat bergantung kepada pemutus litar vakum untuk melindungi peralatan dari kesan kesalahan. Pemutus litar vakum tahan lama dan memerlukan penyelenggaraan yang rendah, menjadikannya sangat sesuai untuk aplikasi yang menuntut kebolehpercayaan yang tinggi.

4. Bangunan Komersial: Bangunan komersil yang besar dan kompleks pejabat biasanya menggunakan pemutus litar vakum untuk memastikan keselamatan dan kebolehpercayaan sistem elektrik mereka. Pemutus litar vakum direka untuk menjadi padat, cekap, dan mudah diintegrasikan ke dalam infrastruktur elektrik sedia ada.

5. Sistem Keretapi: Dalam industri kereta api, pemutus litar vakum digunakan untuk melindungi sistem bekalan kuasa yang menjalankan kereta api. Reka bentuk dan kebolehpercayaan mereka yang mantap menjadikannya sesuai untuk infrastruktur kritikal ini.

Penyelenggaraan pemutus litar vakum

Ciri penting pemutus litar vakum adalah keperluan penyelenggaraan yang sangat rendah. Walau bagaimanapun, pemeriksaan dan penyelenggaraan yang kerap dapat memastikan prestasi dan hayat perkhidmatan yang optimum. Kaedah penyelenggaraan utama untuk pemutus litar vakum termasuk:

1. Pemeriksaan kenalan: Walaupun memakai pemutus litar vakum adalah minimum, masih perlu untuk memeriksa sebarang tanda kakisan pada kenalan. Penggantian kenalan yang dipakai tepat pada masanya membantu mengekalkan kecekapan pemutus litar.

2. Pemeriksaan Integriti Vakum: Vakum di ruang pemadam arka harus dikekalkan utuh untuk memastikan pemadaman arka yang boleh dipercayai. Adalah disyorkan untuk menguji integriti vakum secara kerap untuk mengesahkan bahawa tiada kebocoran atau kemerosotan.

3. Ujian Operasi Mekanikal: Ujian tetap mekanisme operasi adalah perlu untuk memastikan pembukaan dan penutupan pemutus litar vakum yang lancar. Komponen mekanikal hendaklah kerap dilincirkan untuk mengelakkan haus dan lusuh.

4. Ujian Elektrik: Ujian elektrik biasa, seperti rintangan penebat dan ujian rintangan hubungan, boleh membantu mengenal pasti sebarang isu yang berpotensi dalam pemutus litar vakum.

Perbandingan dengan jenis pemutus litar lain

Untuk memahami nilai unik pemutus litar vakum, ia membantu membandingkannya dengan jenis pemutus litar lain, seperti pemutus litar udara dan pemutus litar yang dilindungi gas.

- Pemutus Litar Udara (ACB):

Pemutus litar udara bergantung kepada udara atmosfera untuk memadamkan arka, yang menjadikannya kurang berkesan untuk aplikasi voltan tinggi berbanding pemutus litar vakum. Pemutus litar vakum mempunyai kekuatan dielektrik yang lebih tinggi, membolehkan mereka mengendalikan voltan yang lebih tinggi dengan lebih berkesan.

- Pemutus litar bertebat gas (GCB):

Pemutus litar yang bertebat gas sering menggunakan gas SF6 untuk memadamkan arka. Walaupun berkesan, SF6 adalah gas rumah hijau yang kuat, dan pemutus yang dilindungi gas memerlukan prosedur pengendalian yang ketat. Sebaliknya, pemutus litar vakum menggunakan pendekatan yang bersih dan mampan tanpa kesan alam sekitar.

Trend dan perkembangan masa depan dalam pemutus litar vakum

Dengan kemajuan teknologi yang berterusan, pemutus litar vakum dijangka menjadi lebih cekap dan digunakan secara meluas. Beberapa trend dan perkembangan masa depan di lapangan termasuk:

1. Integrasi dengan grid pintar: Dengan populasi grid pintar, reka bentuk pemutus litar vakum semakin dilengkapi dengan keupayaan pemantauan dan kawalan lanjutan. Ini membolehkan pengumpulan data masa nyata dan kawalan jauh, dengan itu meningkatkan kebolehpercayaan dan kecekapan sistem kuasa.

2. Bahan yang lebih baik: Penyelidikan dalam sains bahan mempromosikan bahan pemutus litar vakum menjadi lebih tahan lama dan cekap. Bahan -bahan ini direka untuk memperluaskan lagi hayat perkhidmatan mereka dan mengurangkan keperluan penyelenggaraan.

3. Reka bentuk padat: Struktur pemutus litar vakum menjadi semakin padat, menjadikannya sesuai untuk aplikasi dengan ruang yang terhad, seperti pencawang bandar dan bangunan komersial.

4. Pengesanan kesalahan yang dipertingkatkan: Pemutus litar vakum masa depan boleh mengamalkan teknologi pengesanan kesalahan lanjutan untuk memberikan respons yang lebih cepat dan lebih tepat terhadap kesalahan. Ini akan mengurangkan risiko kerosakan dan meningkatkan kebolehpercayaan keseluruhan sistem kuasa.

Kesimpulan

Pemutus litar vakum adalah komponen yang tidak ternilai dalam sistem elektrik moden, memberikan perlindungan yang boleh dipercayai dan cekap dalam aplikasi voltan sederhana dan tinggi. Dengan mekanisme berasaskan vakum yang unik, ia dengan cepat memadamkan arka dan mengganggu arus kesalahan, yang menawarkan kekuatan dielektrik yang unggul dan kelestarian alam sekitar berbanding dengan jenis pemutus litar yang lain. Keperluan penyelenggaraan yang minimum, jangka hayat panjang, dan kesesuaian untuk pelbagai aplikasi menjadikan pemutus litar vakum sebagai pilihan popular untuk penjanaan kuasa, tetapan perindustrian, dan bangunan komersial. Memandangkan teknologi terus maju, masa depan pemutus litar vakum memegang janji untuk kecekapan yang lebih tinggi, integrasi grid pintar, dan reka bentuk padat.
