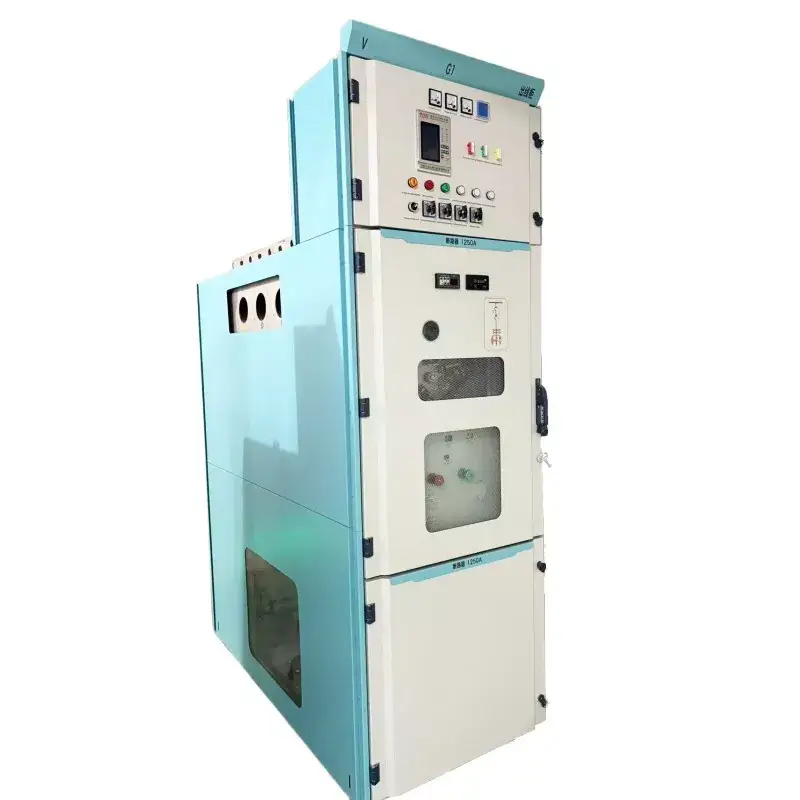

Voltan Sederhana 33KV/36KV SF6 Gas Bertebat Panel RMU Alat Suis Pengagihan Padat

Alat Suis Pengagihan Padat Panel RMU Voltan Sederhana 33KV/36KV Gas ini direka oleh Lugao untuk rangkaian pengedaran 33kV menampilkan kepungan keluli tahan karat yang tertutup sepenuhnya dan menggunakan gas SF6 sebagai medium penebat, atau gas penebat lain boleh dipilih. Ia mengasingkan sepenuhnya komponen voltan tinggi. Dilengkapi dengan suis beban atau pemutus litar vakum, ia memenuhi keperluan pelbagai senario aplikasi. RMU terlindung gas Lugao telah dieksport ke banyak negara, dan inventori yang tersedia menyokong penghantaran pantas.

Hantar Pertanyaan

Penerangan Produk

Alat Suis Pengagihan Padat Panel RMU Voltan Sederhana 33KV/36KV Gas yang dikeluarkan oleh Lugao ini menawarkan pelbagai fungsi, termasuk pemantauan, perlindungan dan kawalan. Sesuai untuk rangkaian pengedaran 33kV, RMU berpenebat gas ini menampilkan penutup keluli tahan karat yang tertutup sepenuhnya dan penebat gas SF6, mengasingkan sepenuhnya komponen voltan tinggi daripada persekitaran luaran. Ini melindungi kabinet daripada semburan garam, pemeluwapan dan ribut pasir. Reka bentuknya yang padat mengurangkan ruang lantai, menjadikannya sesuai untuk kawasan yang terhad ruang seperti pusat komersial, kereta api dan terowong. Untuk persekitaran istimewa lain, sila berunding dengan Lugao untuk sokongan reka bentuk. Sebagai pembekal Alat Suis Pengagihan Padat Panel RMU Voltan Sederhana Voltan Sederhana 33KV/36KV 36KV Gas yang boleh dipercayai, Lugao memastikan semua produk menjalani ujian yang ketat sebelum meninggalkan kilang dan memiliki pensijilan antarabangsa seperti CE, ISO dan IEC, menjamin kualiti.

Parameter teknikal utama

Tidak.	item	Unit	Unit C/F				Unit V
Tidak.	item	Unit	Suis pemutus beban				Pemutus litar
1	Voltan terkadar	kV	12	24	36	12		24	36
2	Nilai semasa	A	630~1250A
3	Kekerapan dinilai	Hz	50/60
4	1min Kekerapan kuasa menahan voltan	kV	42	55	85	42		55	85
5	Impuls kilat menahan voltan	kV	75	125/150	170/185	75		125/150	170/185
6	Dinilai memindahkan arus	A	1700
7	Litar beban berkadar membuat arus	A	630~1250
8	Kabel berkadar (talian) mengecas semasa pecah	A	50&10
9	Arus pemutus litar pintas berkadar (puncak)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	Arus membuat litar pintas berkadar (puncak)	kA	63	63	63	63		63	63
11	Masa pendek (2s) menahan arus, suis beban	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	Dinilai menahan arus (puncak)	kA	63	63	63	63		63	63
13	Kehidupan mekanisme	kali	3000
14	Tahap perlindungan		Boleh disesuaikan
15	Dimensi (WDH)	mm	12kV		24kV			36kV
15	Dimensi (WDH)	mm	3257511336 (+350)		4007511336 (+350)			4508852200

Gambarajah Skim Biasa：

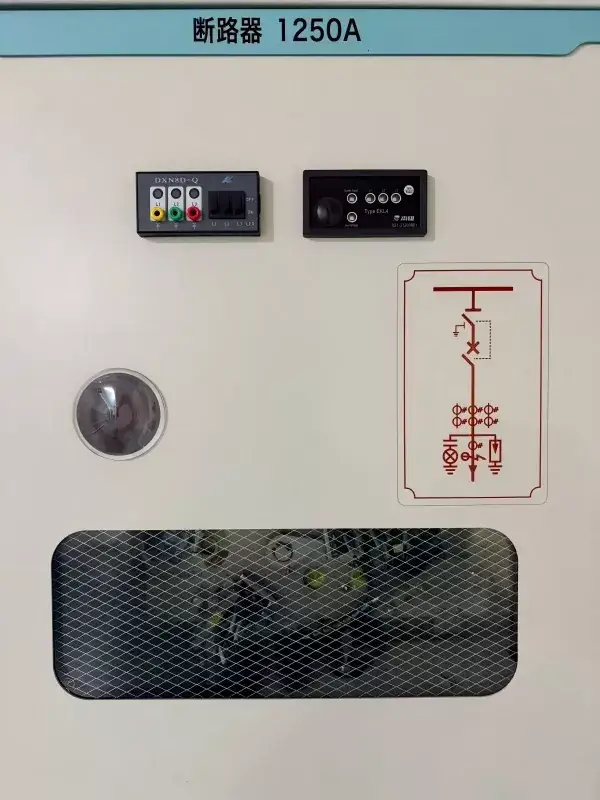

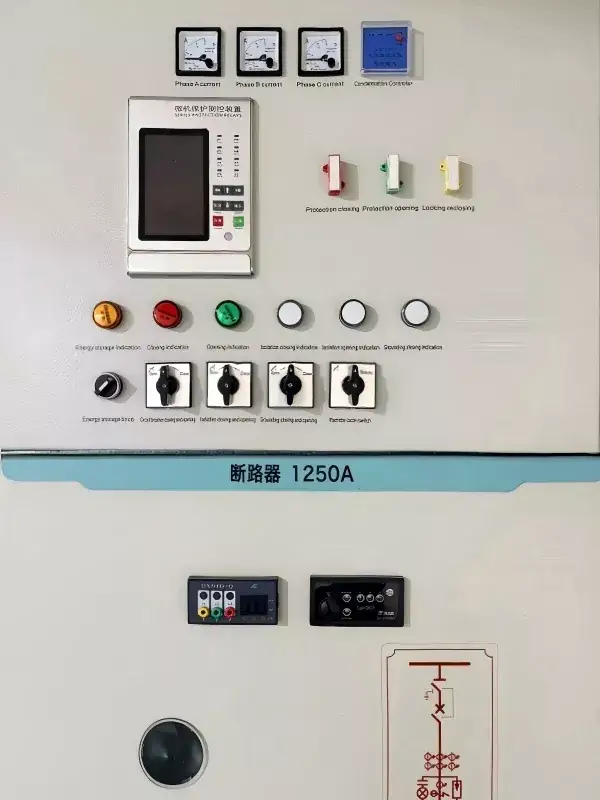

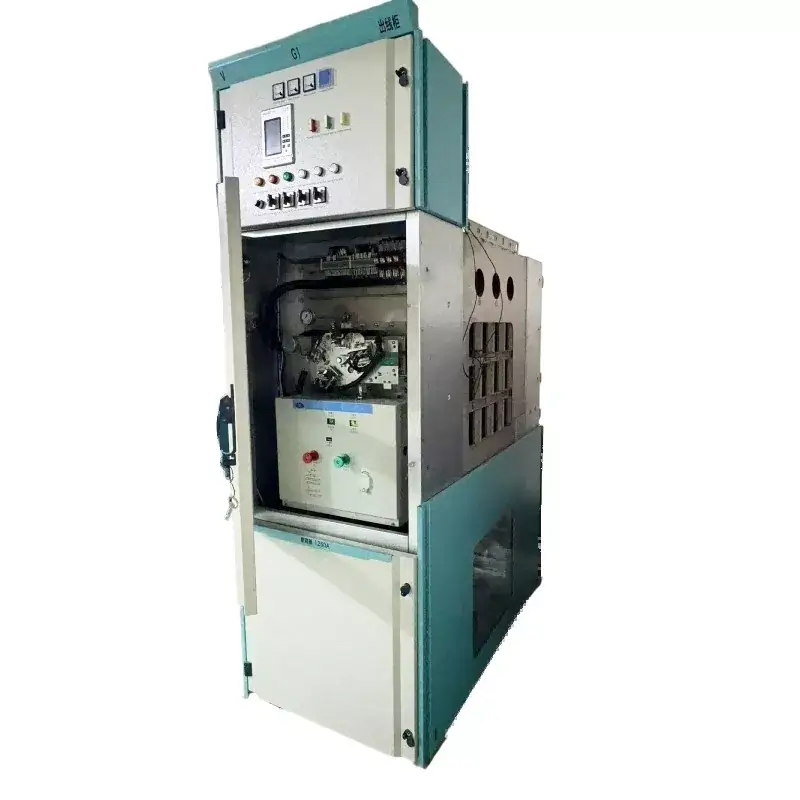

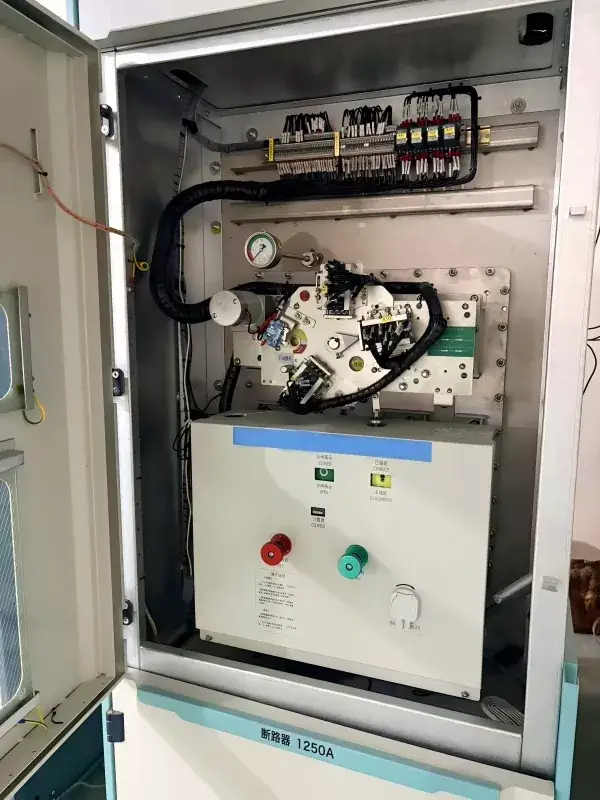

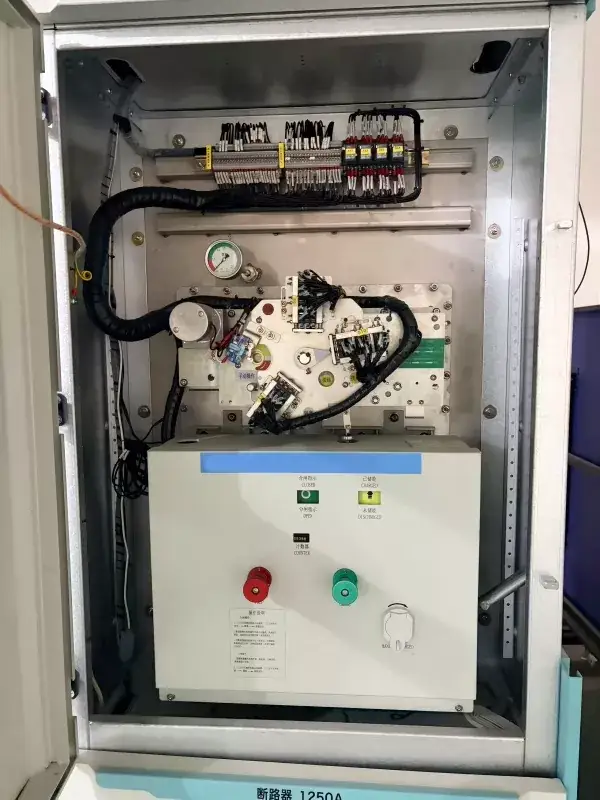

Butiran produk:

Apakah ciri-ciri RMU Bertebat Gas SF6 ini?

1. Struktur Penebat Tertutup Sepenuhnya: Alat Suis Pengagihan Padat Panel RMU Voltan Sederhana Voltan Sederhana 33KV/36KV 36KV Gas ini mempunyai kandang yang tertutup sepenuhnya. Semua komponen hidup—suis beban, pemutus litar vakum, suis pembumian dan bar bas utama—ditutup secara dalaman, dengan berkesan menghalang kerosakan daripada kelembapan, habuk, bahan menghakis dan daya mekanikal.

2. Operasi Tanpa Penyelenggaraan: Struktur tertutup unit utama cincin ini menghilangkan keperluan untuk penyelenggaraan rutin komponen voltan tinggi dan tidak memerlukan penambahan gas SF6 sepanjang hayat perkhidmatannya. Ia boleh beroperasi secara normal walaupun dalam persekitaran yang keras.

3. Reka Bentuk Padat dan Penjimatan Ruang: Alat suis kompak ini menggunakan struktur modular, mengurangkan jejaknya. Ia membenarkan konfigurasi fleksibel, termasuk suis, pemutus litar dan unit pemeteran.

4. Konfigurasi Modular dan Boleh Skala: RMU menyokong pengembangan plug-and-play, membenarkan gabungan pelbagai modul berfungsi, seperti suis beban (LBS), pemutus litar beban, gabungan fius, pemutus litar vakum (VCB), pemeteran dan unit perlindungan.

5. Keselamatan Tinggi: Setiap unit utama cincin dilengkapi dengan sistem saling kunci mekanikal untuk mengelakkan salah operasi. Saluran pelepasan tekanan dalaman juga disediakan. Lokasi pemutus litar boleh dilihat dengan jelas melalui tingkap cerapan.

Pembungkusan dan Penghantaran:

1. Penilaian Voltan Standard: Dalam stok, penghantaran cepat tersedia.

2. Masa Penghantaran: 4-5 minggu untuk konfigurasi khas (sila hubungi Lugao untuk kes khas atau dipercepatkan).

3. Pembungkusan: Peti kayu gred eksport dengan ciri kalis lembapan.

4.Dokumentasi: Laporan ujian, manual operasi dan lukisan dimensi.

5.Kuantiti Pesanan Minimum: 1 unit

Apakah maklumat yang diperlukan untuk pertanyaan pesanan?

Apabila bertanya tentang Alat Suis Pengagihan Padat Panel RMU Voltan Sederhana 33KV/36KV SF6 Gas Bertebat ini, sila berikan maklumat berikut:

1. Voltan terkadar

2. Konfigurasi yang diperlukan (modul C, F, V dan kuantitinya)

3. Nilai keperluan semasa

4. Kedudukan arus litar pintas

5. Keperluan perlindungan dan pemeteran

6. Keperluan khas (cth., altitud tinggi, persekitaran pantai, dsb.)

7. Sediakan lukisan atau gambar untuk pemilihan yang lebih baik.

Untuk spesifikasi terperinci, helaian data atau petikan, sila hubungi pasukan kejuruteraan suis profesional Lugao untuk memahami keperluan projek unit utama cincin anda.
