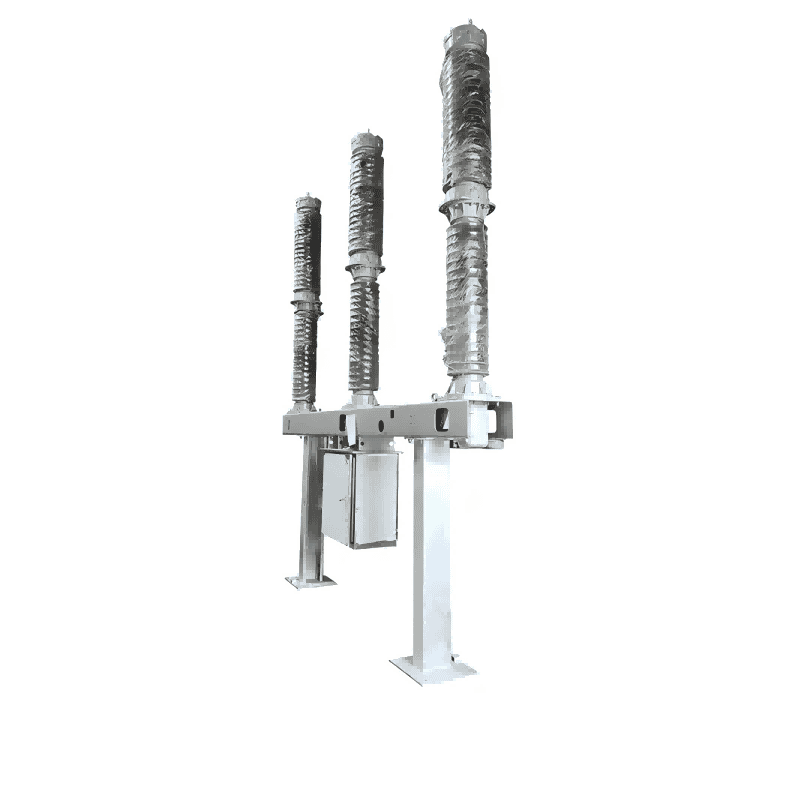

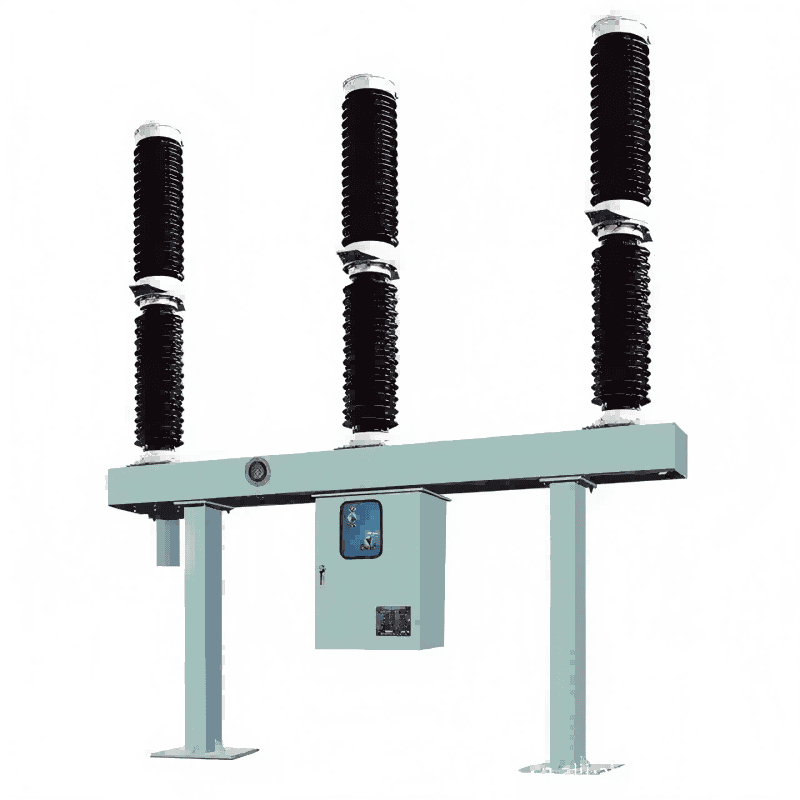

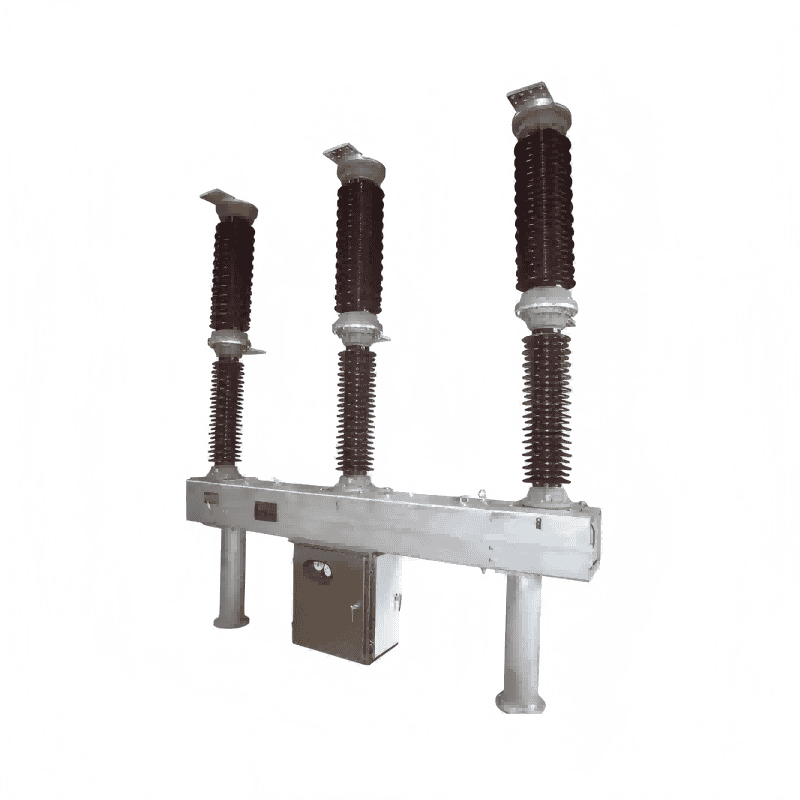

Voltan tinggi tiga tiang 220kV 330kV SF6 pemutus litar gas

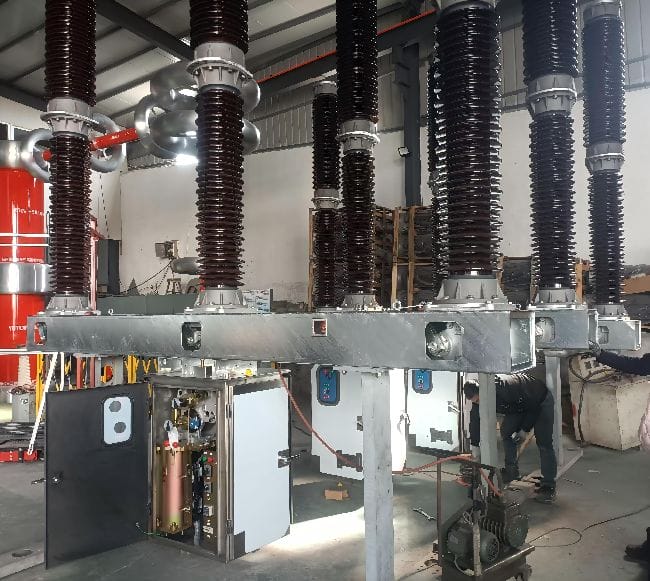

Lugao Power Co., Ltd. mempunyai bengkel khusus yang didedikasikan untuk menghasilkan pemutus litar gas SF6 voltan tinggi. Teknologi reka bentuknya adalah utama industri. Pemutus litar siri LW SF6 menggunakan ruang pemadam arka tekanan tunggal dan teknologi pemadam arka diri yang bertenaga sendiri, menggunakan gas sulfur hexafluoride sebagai medium penebat dan arka yang melampaui arka. Bilik pemadam arka berasingan menghasilkan aliran udara semasa proses pembukaan, menyejukkan arka dan mengganggu arus.

Hantar Pertanyaan

Penerangan Produk

Pengenalan Produk

Pemutus litar SF6 yang bertenaga sendiri adalah tiga tiang/tiang tunggal AC 50Hz/60Hz penghantaran kuasa voltan tinggi dan peralatan transformasi yang digunakan untuk membuka atau mematikan sistem semasa, kesilapan, atau suis, melindungi, mengawal, dan mengendalikan sistem penghantaran dan pengedaran kuasa. Mereka boleh melakukan operasi pembukaan, menutup, dan cepat automatik. Voltan yang dinilai berkisar dari 45kV hingga 330kV, dan sistem teras terdiri daripada sokongan porselin sokongan, unit pemadam arka, mekanisme operasi hidraulik/musim bunga, dan pengawal kepadatan pintar. Bilik pemadam arka bebas menghasilkan aliran udara termampat semasa proses pembukaan untuk menyejukkan arka dengan cekap dan mengganggu arus. Reka bentuk peredaran gas yang tertutup sepenuhnya memastikan operasi yang boleh dipercayai dalam pelbagai persekitaran. Mereka mempunyai struktur mudah, penyelenggaraan mudah dan cepat, penggunaan kuasa yang rendah, keperluan tenaga operasi yang rendah, kebolehpercayaan yang tinggi, pemasangan mudah, dan bunyi yang rendah.

Spesifikasi

Jenis	Luar, bushing porcelain
Kekerapan	50Hz/60Hz
Voltan operasi sistem	132kv
Voltan dinilai	145kV/220kV/330kV
Urutan operasi	O-0.3S-CO-3MIN-CO
Tidak ada gegelung perjalanan	2
Tidak ada gegelung penutup	1
Tidak ada aux.contacts:	10no, 10nc
Medium pelindapkejutan	SF6
Bilangan rehat setiap fasa	1
Masa yang diambil oleh motor untuk mengecas bentuk musim bunga sepenuhnya dilepaskan ke kedudukan yang dicas sepenuhnya	<30Sc
Jenis mekanisme operasi	Mengecas musim bunga
Kekerapan kuasa yang dinilai bertahan voltan (pada ketinggian kurang dari 1000m)	325kv
Impuls Lightning Rated menahan voltan (pada ketinggian kurang dari 1000m)	750kv
Mekanisme operasi	Tiang tunggal, tiga tiang
Jarak umur yang merayap	31mm/kv
Nilai mengganggu arus	31.5ka/3sec
Dinilai arus normal	3150A
Litar pintas yang dinilai membuat semasa	80ka Peak
