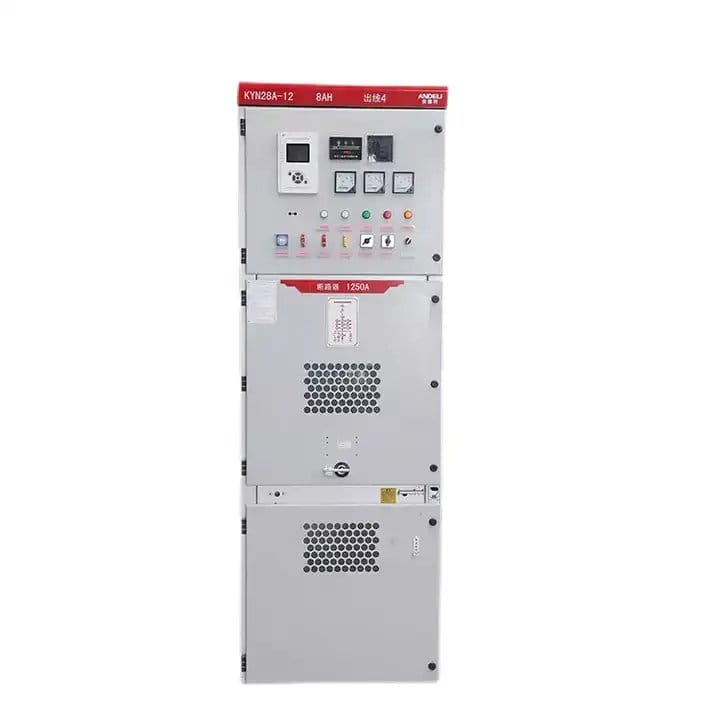

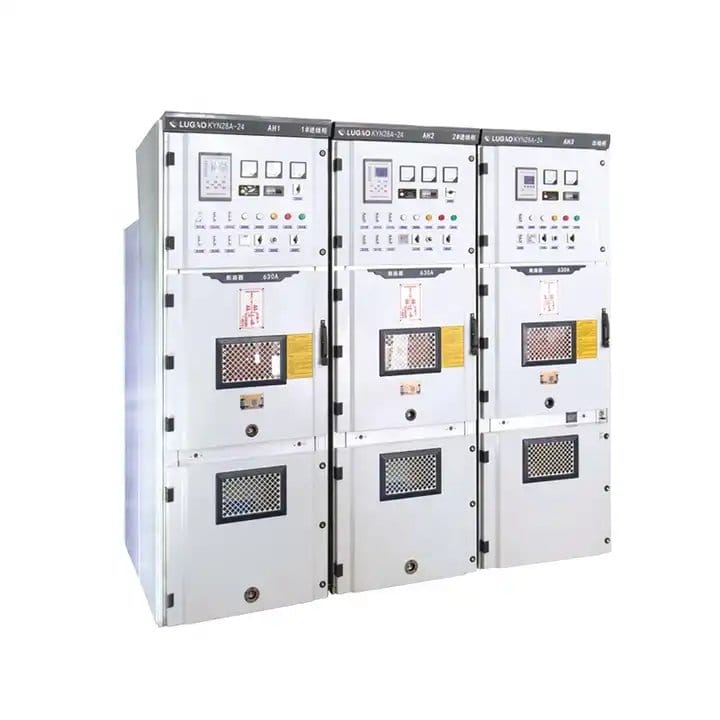

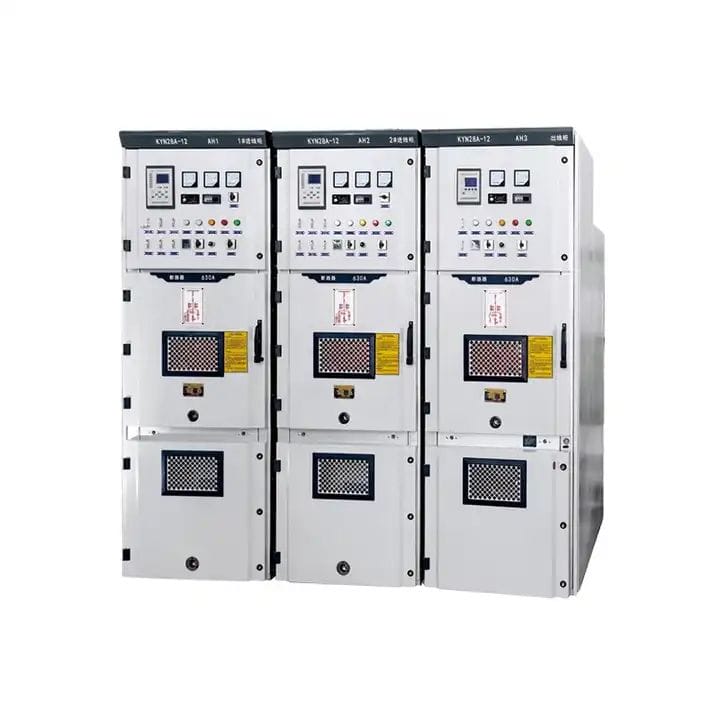

Alat Suis Tertutup Logam AC Boleh Alih Berperisai 33KV

LiuGao dengan bangganya berdiri sebagai pengeluar Alat Suis Tertutup Logam AC Boleh Alih Berperisai khusus 33KV. Alat Suis Tertutup Logam AC Boleh Alih Berperisai 33KV kami, dirujuk sebagai gear suis, beroperasi dalam julat 3.6-12 kilovolt, menyokong bar bas tunggal AC 50Hz tiga fasa dan a sistem subseksyen bar bas tunggal.Peralatan pengagihan elektrik yang komprehensif ini mendapat aplikasi dalam loji kuasa, penghantaran kuasa penjana bersaiz kecil dan sederhana, pengagihan kuasa industri dan perlombongan, serta pencawang pengubah kedua dalam sistem industri elektrik, memudahkan pengambilalihan elektrik, penghantaran kuasa , dan pemulaan motor tekanan tinggi berskala besar. Dicipta untuk mengawal, melindungi dan memantau, perkakas suis ini memenuhi piawaian IEC298 dan GB3906. Ia memastikan pencegahan penolakan dan penarikan caj tidak disengajakan pemutus, membuka dan menutup pemutus, kemalangan penebat dan penutupan pemutus oleh pembumian. suis.Selain itu, ia menghalang pembukaan interlock suis apabila ia tersalah tenaga.Serasi dengan kedua-dua pemutus litar vakum VSI dan pemutus litar vakum VD4 ABB Corporation, gear suis ini menunjukkan prestasi unggul sebagai penyelesaian pengagihan kuasa yang boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

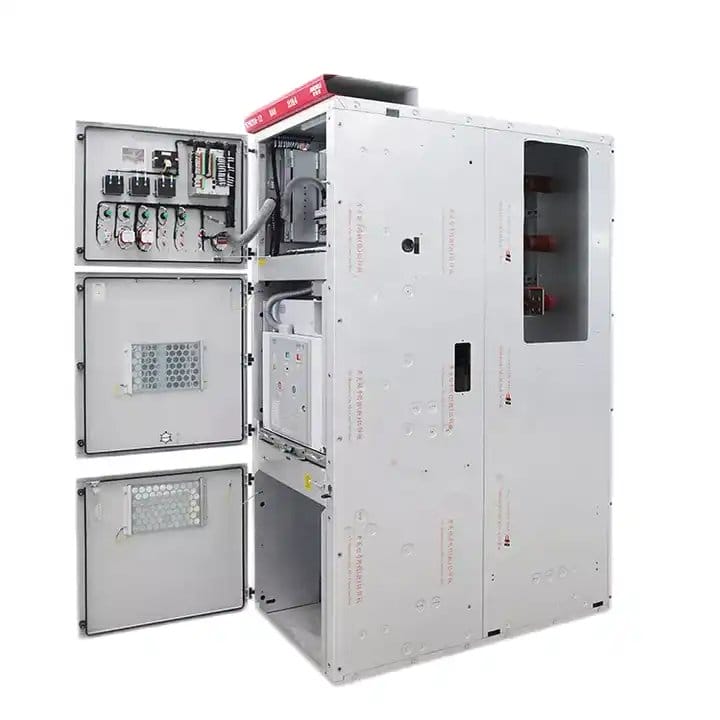

Liugao ialah pembekal Perisai Boleh Alih AC Metal Enclosed Switchgear 33KV. Peralatan suis direka mengikut peralatan suis meterai perisai logam GB3906-91. Badan penerus terdiri daripada badan kabinet dan bahagian yang ditarik keluar (iaitu kereta tangan) yang diletakkan di tengah. Lihat piagam 1. Kabinet terbahagi kepada empat bilik berasingan, gred perlindungan penutup luar ialah IP4X, apabila setiap bilik kecil dan pemutus litar dibuka, gred perlindungan ialah IP2X. Ia boleh menggantung saluran masuk, saluran keluar, saluran masuk kabel, saluran keluar dan pelan fungsi lain. Selepas disusun dan digabungkan, ia boleh menjadi setiap jenis bentuk pelan peralatan pengagihan kuasa. Peralatan suis ini boleh dipasang dan diselenggara dari bahagian hadapan, oleh itu ia mungkin menyusun susunan dwi ke belakang dan dipasang pada dinding, meningkatkan keselamatan dan fleksibiliti peralatan suis dan menggunakan sepenuhnya kawasan yang diduduki.

Perisai Boleh Tanggal AC Metal Enclosed Switchgear 33KV Persekitaran Operasi

1. Keadaan normal

a. Suhu udara sekeliling:- 10℃～+40℃

b. Ketinggian: 1000M

c. Kelembapan persekitaran relatif: Purata kelembapan relatif harian tidak lebih tinggi daripada 95%, purata kelembapan relatif bulanan tidak melebihi 90%

d. Gempa bumi : Keamatan tidak melebihi 8 darjah.

e. Udara sekeliling tanpa gas menghakis atau mudah terbakar atau wap air.

f. Tanpa banyak kekotoran dan getaran sengit yang kerap, di bawah keadaan yang teruk, keamatan memenuhi keperluan jenis pertama.

2. keadaan kerja khas

* Apabila ia digunakan melebihi keadaan persekitaran biasa yang ditetapkan dalam GB3906, pengguna harus berunding dengan pengeluar.

Ciri-ciri 33KV Alat Suis Tertutup Logam AC Boleh Tanggal Berperisai

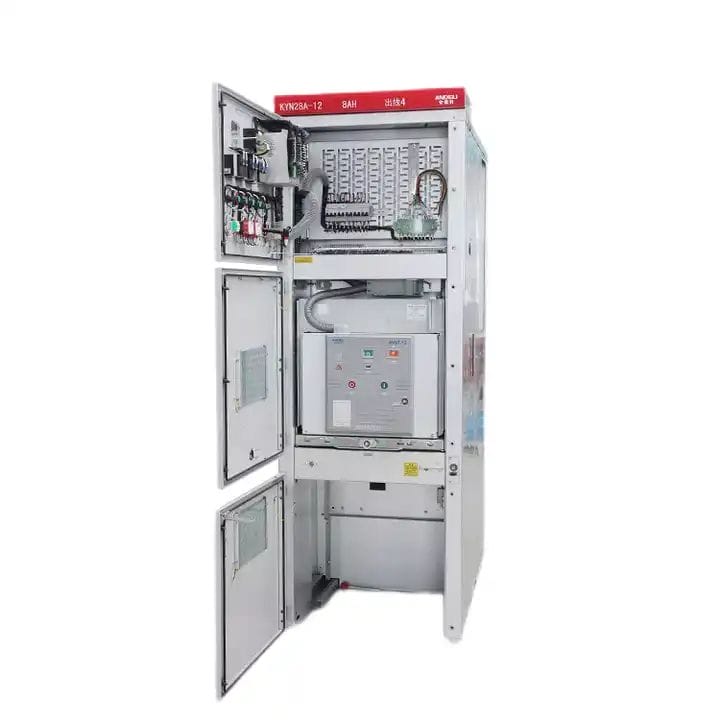

Rangka kereta tangan diperbuat daripada kepingan keluli melalui perarakan alat mesin CNC dan kimpalan rivet. Mengikut aplikasi, kereta tangan boleh dibahagikan kepada kereta tangan pemutus litar, kereta tangan pengubah voltan, kereta tangan pengasing dan kereta tangan meteran, dll. Kereta tangan dengan spesifikasi yang sama boleh ditukar dengan mudah. Dalam kabinet, kereta tangan mempunyai kedudukan mengasingkan, kedudukan ujian dan kedudukan pengendalian, setiap satunya direka bentuk dengan peranti lokasi untuk memastikan bahawa kereta tangan tidak boleh bergerak dengan mudah pada kedudukan yang disebutkan di atas, manakala interlock mesti dibuka untuk bergerak. kereta tangan itu.

Bas dibawa dari satu kabinet suis ke kabinet lain dan dipasang dengan kotak sesentuh statik melalui bas cawangan. Bas cawangan gemuk disambungkan melalui bolt ke kotak sesentuh statik dan bas utama, tidak memerlukan sebarang pengapit atau penebat talian lain. Apabila terdapat permintaan khas daripada pelanggan atau projek, bolt penyambung pada bar bas boleh dikapsulkan dengan penebat dan penutup hujung. Apabila bas melintasi penyekat kabinet suis, betulkan dengan sesendal bas, supaya, jika terdapat sebarang arka kerosakan dalaman, ia boleh menghalang kerosakan merebak ke kabinet lain dan boleh menjamin kekuatan mekanikal bas.

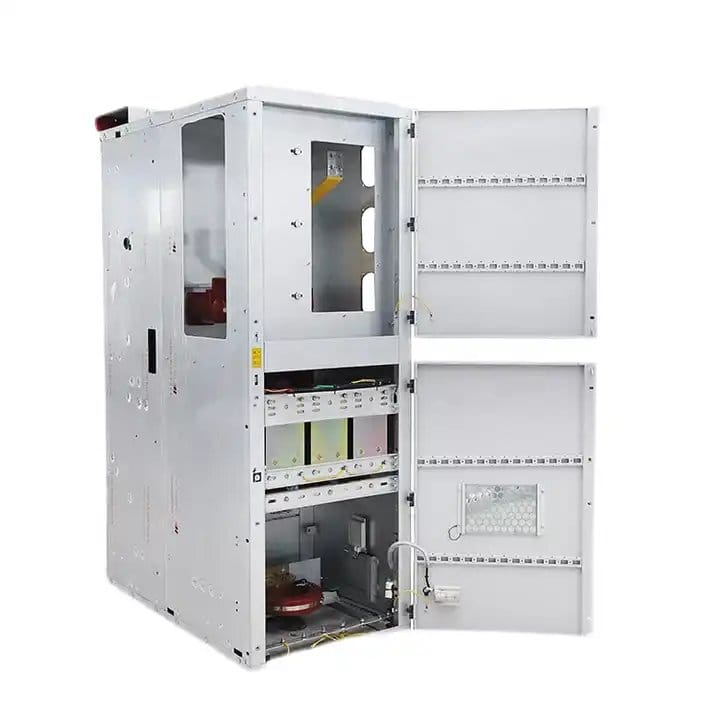

Di dalam ruang kabel, pengubah semasa, suis pembumian, penangkap dan kabel boleh dipasang, dan di bahagian bawah direka bentuk kepingan aluminium boleh tanggal berlubang untuk memastikan pembinaan tapak yang mudah.

Ruang instrumen geganti digunakan untuk memasang semua jenis komponen, seperti geganti, instrumen, penunjuk isyarat dan suis pengendalian, dsb. Selain itu, ia tersedia untuk menambah ruang bas kecil di bahagian atas ruang instrumen mengikut permintaan pelanggan, dan tetapkan 16 baris untuk mengawal bas kecil.

Pada ruang kereta tangan, ruang bas dan ruang kabel dipasang peranti pelepas tekanan. Apabila terdapat arka kerosakan dalaman dalam pemutus, bas utama atau di dalam ruang kabel, dan dengan penampilan arka elektrik, tekanan dalaman dalam kabinet suis meningkat. Selepas ia meningkat kepada tekanan tertentu, kepingan logam pelepas tekanan pada peranti atas akan dibuka secara automatik, dan tekanan serta gas dilepaskan untuk menjamin keselamatan pengendali dan kabinet suis.

Peranti selak digunakan untuk menyambungkan pintu keluar tengah dan badan kabinet, dan peranti mengangkat juga direka bentuk untuk menjadikannya lebih mudah untuk membuka pintu keluar tengah. Apabila pintu keluar tengah kekal tertutup, kekuatan penyambung dengan badan kabinet adalah yang terbaik dan keupayaan melawan kerosakan arka dalaman secara berkesan diperkukuh.
