40.5KV Autometik Penutupan Pemutus Litar Vakum 40.5KV

LiuGao dengan bangganya berdiri sebagai pengeluar pemutus litar vakum dalaman terkemuka, menampilkan Pemutus Litar Vakum Penutupan Automatik 40.5KV 40.5KV—peranti elektrik voltan tinggi dalaman dengan voltan terkadar 40.5kV, beroperasi pada AC 50Hz tiga fasa. Disesuaikan untuk perusahaan perindustrian dan perlombongan, pencawang, dan sistem penghantaran dan pengedaran, pemutus ini menyediakan pensuisan kawalan dan perlindungan yang boleh dipercayai. Kesesuaiannya yang luar biasa untuk aplikasi dalam metalurgi dan pembuatan keluli arka elektrik, di mana operasi yang kerap diperlukan, membezakannya. Mematuhi piawaian "Pemutus Litar Voltan Tinggi AC" GB 1984-89, LiuGao menjemput anda untuk mengalami penyelesaian termaju yang mentakrifkan semula kebolehpercayaan dan prestasi dalam pemutus litar vakum dalaman.

Hantar Pertanyaan

Penerangan Produk

LiuGao berdiri sebagai pengeluar pemutus litar vakum dalaman yang berdedikasi, Pemutus Litar Vakum ZN23-40.5 ialah peranti pengagihan kuasa voltan tinggi dalaman yang direka untuk voltan terkadar 40.5kV dan beroperasi pada AC 50Hz tiga fasa. Ia boleh disepadukan dengan lancar dengan alat suis JYN1-35 dan GBC-35. Pemutus litar ini sangat sesuai untuk mengawal dan melindungi sistem penghantaran dan pengagihan kuasa dalam kemudahan seperti loji kuasa dan pencawang. Terutamanya, mereka cemerlang dalam aplikasi dengan operasi yang kerap, seperti dalam industri metalurgi dan keluli arka.

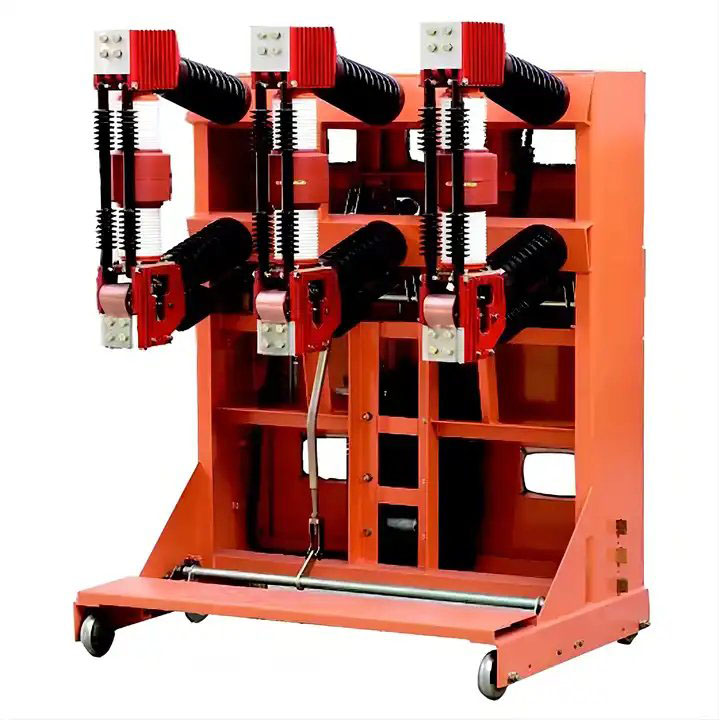

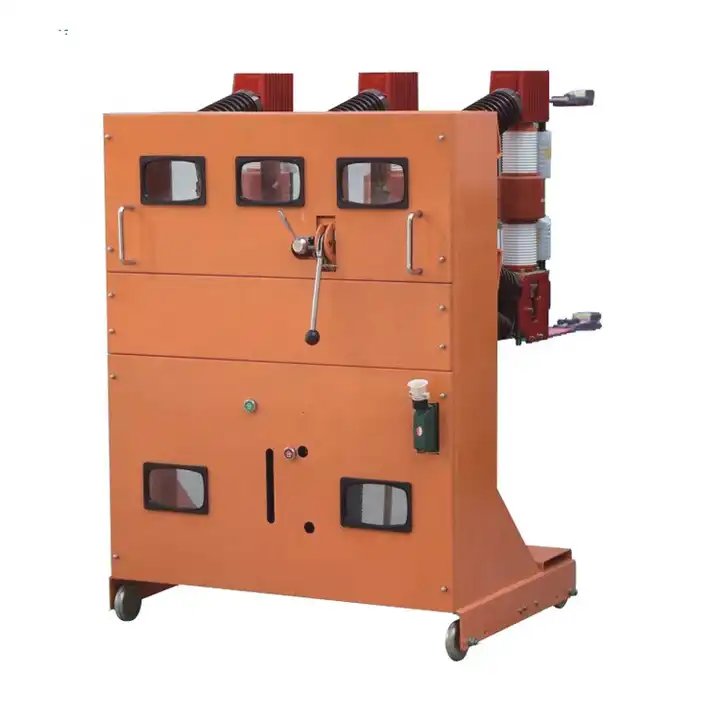

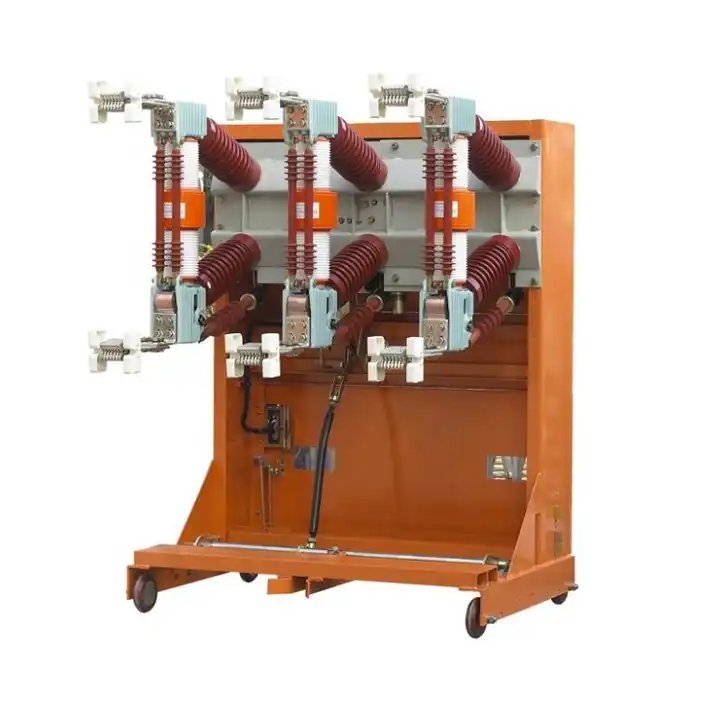

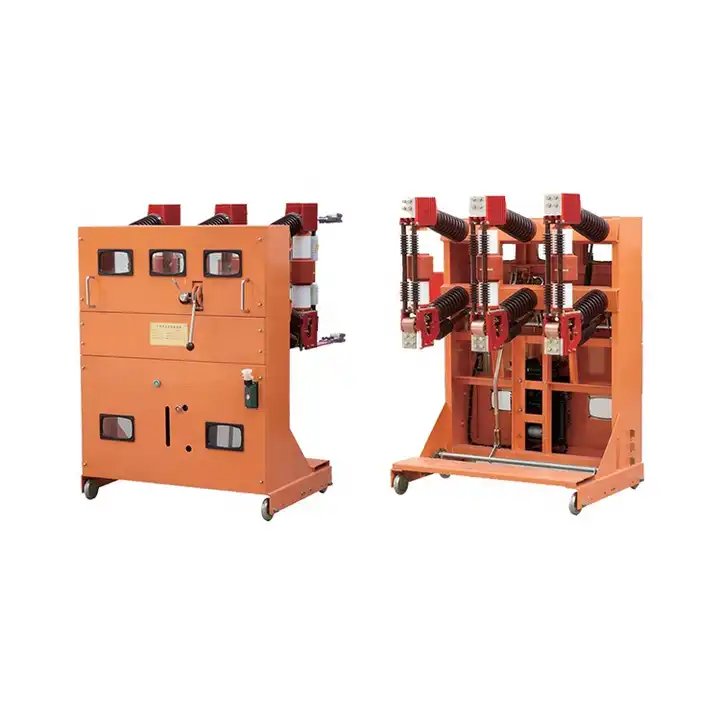

Menampilkan reka bentuk jenis kereta tangan, Pemutus Litar Vakum ZN23-40.5 mempunyai struktur yang difikirkan dengan baik untuk penyelenggaraan yang mudah. Ia dilengkapi sama ada mekanisme pengendalian elektromagnet CD10-Ⅱ atau mekanisme pengendalian spring CT19-BN. Pemutus ini direka khusus untuk pemasangan dalam suis voltan tinggi seperti GBC-40.5, JYN1-40.5 dan kabinet tinggi yang lain.

40.5KV Autometik Penutupan Pemutus Litar Vakum 40.5KV Persekitaran Operasi

1. Had atas suhu udara ambien tidak lebih tinggi daripada +40"C, dan had bawah tidak lebih rendah daripada -10°C (penyimpanan dan pengangkutan pada -30°C dibenarkan):

2. Di kawasan di mana ketinggian tidak melebihi 1000m, apabila produk digunakan dalam sistem 7.2kV, ketinggian yang berkenaan boleh ditingkatkan sehingga 3000m;

3. Kelembapan relatif: purata harian tidak melebihi 95%, dan purata bulanan tidak melebihi 90%;

4. Tekanan wap tepu: nilai purata harian tidak lebih daripada 2.2x 103MPa, nilai purata bulanan tidak lebih daripada 1.8x 103MPa, dan pemeluwapan mungkin berlaku apabila suhu menurun secara mendadak semasa tempoh kelembapan;

5. Tapak pemasangan hendaklah bebas daripada getaran ganas yang kerap;

6. Udara di sekeliling tidak boleh dicemari dengan ketara oleh gas menghakis atau mudah terbakar dan wap air;

7. Tapak pemasangan hendaklah sentiasa kering dan bersih;

8. Keamatan seismik tidak boleh melebihi 8 darjah.

40.5KV Autometik Penutupan Pemutus Litar Vakum Spesifikasi 40.5KV

Tidak.	item	Unit	Data
1	Voltan Ternilai	Kv	40.5
2	Penebat Berkadar (1min frekuensi kuasa menahan voltan)	Kv	95
3	Penebat Berkadar (Voltan menahan impuls kilat berkadar)	A	185
4	Kekerapan Dinilai	Hz	50
5	Nilai Semasa	A	630 / 1250/ 1600 / 2000 / 2500
6	Dinilai Arus Pemutus Litar pintas	The	25 / 31.5
7	Puncak Dinilai Menahan Arus	The	63 / 80
8.a	Dinilai semasa membuat litar pintas	The	63 / 80
8.b	Masa Berbuka Semasa Litar pintas Dinilai	t	20
9	Waktu Berbuka	Cik	≤80
10	Masa Penstabilan Terma Dinilai	s	4
11	Urutan Operasi yang Dinilai	/	O-0.3s-CO-180s-CO
12	Voltan Operasi Berkadar	V	AC110 / AC 220 / DC110 / DC 220
13	Arus Kerja Berkadar Gegelung Penutup dan Pembukaan	/	1.05(110V) / 0.96(220V)
14	Jarak Pusat Fasa	mm	300±1.5 / 380±1.5 / 440± 1.5
15	Ketebalan Pakai yang Dibenarkan bagi Kenalan	mm	≤3
16	Rintangan Litar Utama untuk Setiap Fasa	mΩ	80
17	Seumur Hidup Mekanikal	F	10000

Tidak.	item	Unit	Data
1	Jarak Hubungan	mm	20±2
2	terlebih perjalanan	mm	4±1
3	Purata Kelajuan Penutupan	Cik	0.6±0.2
4	Purata Kelajuan Pembukaan	Cik	1.6±0.3
5	Waktu tutup	Cik	50~85
6	Waktu Pembukaan	Cik	40~85
7	Menutup Masa Lantunan Kenalan	Cik	≤3
8	Penutupan dan Pembukaan Tiga Fasa dalam Fasa Berbeza	Cik	≤2
9	Strok Penampan	mm	17
